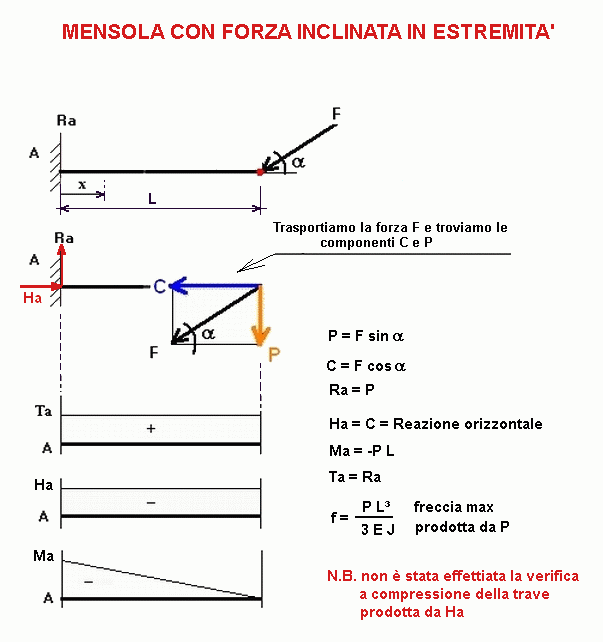

MENSOLA CON FORZA INCLINATA IN ESTREMITA'
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali usare il punto
F = carico inclinato= daN
= inclinazione carico = gradi
L = lunghezza = cm
J = mom. inerzia = cm4
W = mod. di resistenza = cm³
E = mod. di elasticità = daN/cm²
f amm. = L / cm
tensione amm = daN/cm²
x = (0.00 < x < L) = cm

RISULTATI

P = F sen= componente verticale di F = daN
C = F cos= componente orizzontale di F = daN
Ra = P = daN
Ha = C = Reazione orizzontale = daN
Ma = -P L = daNm
Ta = Ra = daN
= tensione Max riscontrata in A = Ma/W = daN/cm²
f = freccia max riscontrata = P L³/3 E J = cm
freccia riscontata in x = cm
freccia ammissibile = cm
1 daN = 1 Kg
