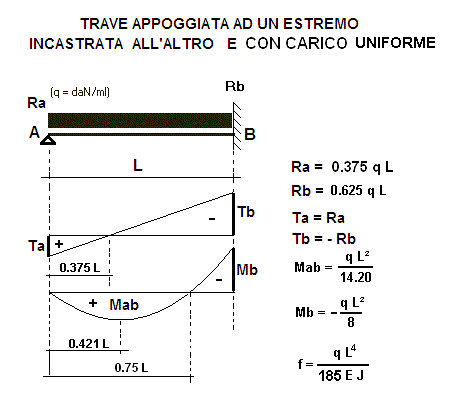

TRAVE APPOGGIATA AD UN ESTREMO E INCASTRATA ALL'ALTRO CON CARICO UNIFORME
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
q = carico = daN/ml
L = lunghezza trave = cm
J = momento inerzia = cm4
W = modulo di resistenza = cm³
E = modulo di elasticità = daN/cm²
f ammissibile = L / cm
Tensione ammissibile = daN/cm²

RISULTATI

Ra = 0.375 q L = daN
Rb = 0.625 q L = daN
Mab = q L²/14.2 = daNm
Mb = - q L²/8 = daNm
Ta = Ra = daN
Tb = - Rb = daN
xt = 0.421 (ascissa della freccia max) = cm
sA-B = tensione riscontrata = Mab/W = daN/cm²
sB = tensione riscontrata = Mb/W = daN/cm²
f max = freccia riscontrata = cm
freccia ammissibile = cm
1 daN = 1 Kg
