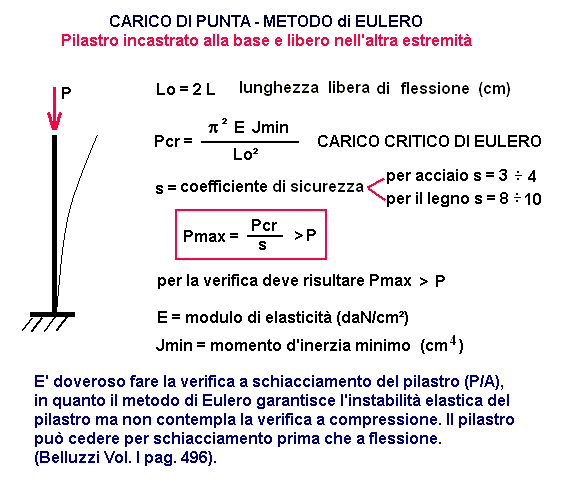

CARICO DI PUNTA - METODO EULERO
Pilastro incastrato alla base e libero nell'altra estremità

Pilastri
* * *



OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali mettere il punto
P = carico applicato (da verificare) = daN
L = lunghezza reale del pilastro = cm
A = Area della sezione = cm²
E= Modulo di elasticità = daN/cm²
Jmin = Momento d'inerzia minimo = cm4
s = coefficiente di sicurezza = ///
Tensione ammissibile = daN/cm²

RISULTATI

Lo = (2 L) = lunghezza libera di flessione = cm
Pcr = carico euleriano = ² E Jmin/Lo² = daN
Pmax applicabile = Pcr/s (>= P ) = daN
Tensione riscontrata= P/A = daN/cm²
1 daN = 1 Kg
