INSERIRE I DATI |
per i decimali mettere il punto |
P = carico applicato (da verificare) = |
| daN |
x = ascissa di P |
| cm |
y = ordinata di P |
| cm |
L = lunghezza reale del pilastro = |
| cm |
A = Area della sezione = |
| cm² |
E= Modulo di elasticità = |
| daN/cm² |
Jx = |
| cm4 |
Jy = |
| cm4 |
Wx = modulo di resistenza in x = |
| cm3 |
Wy = modulo di resistenza in y = |
| cm3 |
s = coefficiente di sicurezza = |
| /// |
tensione amm. = |
| daN/cm² |
RISULTATI |
|
Lo = 2 L = lunghezza libera di flessione = |
| cm |
Mx = P y = |
| daN m |
My = P x = |
| daN m |

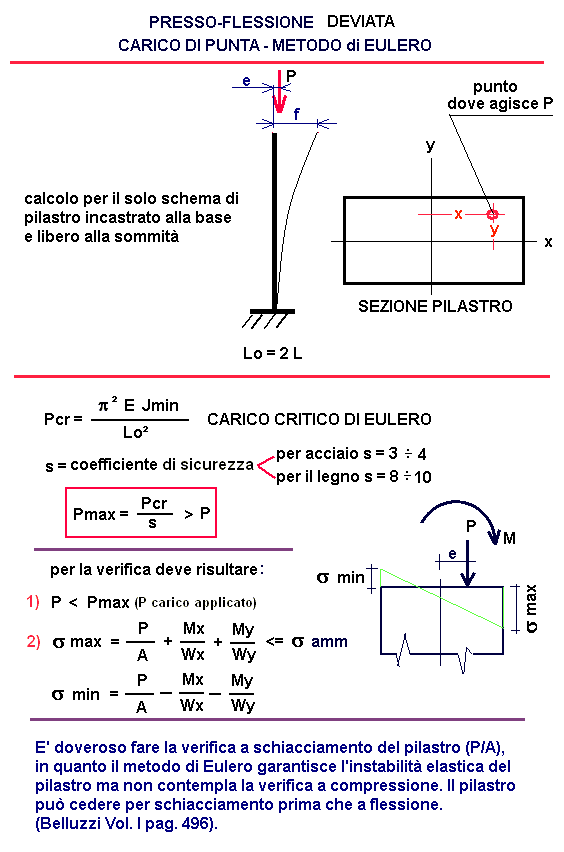

Pcr = carico euleriano = ² E Jmin/Lo² = |
| daN |
Pmax applicabile = Pcr/s (>= P ) = |
| daN |
tensione max riscontrata = P/A + Mx/Wx + My/Wy = |
| daN/cm² |
tensione min riscontrata = P/A - Mx/Wx - My/Wy= |
| daN/cm² |
Jmin = (per il calcolo di Pcr) = |
| cm4 |
1 daN = 1 Kg |  |
