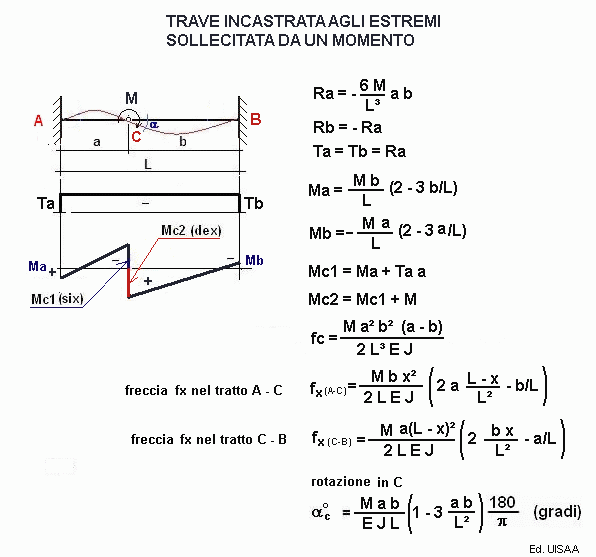

TRAVE SOLLECITATA DA UN MOMENTO APPLICATO IN UN PUNTO DELLA TRAVE
Schemi statici - TRAVI -
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali mettere il punto
M = momento applicato in c daN m
L = Lunghezza trave cm
a = cm
J = momento d'inerzia cm4
W = modulo di resistenza = cm³
E = modulo di elasticità daN/cm²
f amm. = L / cm
tensione amm = daN/cm²
x = ascissa a piacere (x <=L) cm

RISULTATI

b = L - a = cm
Ra = daN
Rb = -Ra daN
Ta = Tb = Ra daN
Ma = daN m
Mb = daN m
Mc1 (six) = daN m
Mc2 (dex) = daN m
c1 = tensione riscontrata in c1(Six) =Mc1/W = daN/m²
c2 = tensione riscontrata in c2(Dex) =Mc2/W = daN/cm²
A = tensione riscontrata all'incastro A =Ma/W = daN/m²
B = tensione riscontrata all'incastro B =Mb/W = daN/cm²
fc = abbassamento in C cm
freccia ammissibile = cm
fx = abbassamento in x cm

rotazioni

alfa radianti = rotazione in C rad
alfa gradi = rotazione in C gradi
1 daN = 1 Kg
