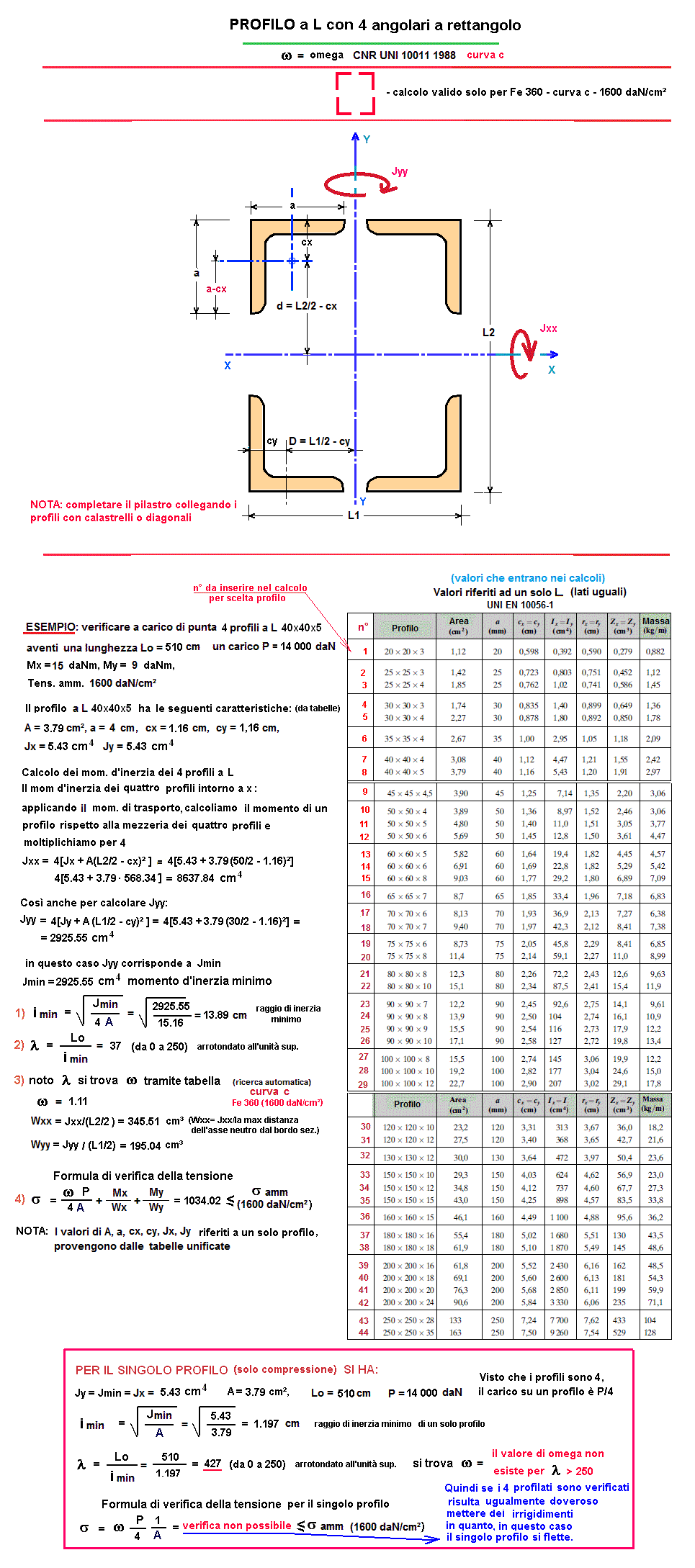

PROFILATI 4 L con lati uguali, disposti a rettangolo
- VERIFICA A CARICO DI PUNTA - METODO OMEGA -

* * *






OGGETTO:


n decimali =

INSERIRE I DATI

per i decimali usare il punto
P = carico da verificare daN (Kg)
Mx = momento intorno a x daNm
My = momento intorno a y daNm
Lo = lunghezza libera di flessione = cm
L1 = cm
L2 = cm
PROFILO 4 L (inserire es.: 3 opp. 4 ecc...) ///
Tensione ammissibile = daN/cm

RISULTATI

profilo che hai scelto= ///
= per acciaio tipo 1 ( amm 1600 Kg/cm) ///
A = Area della sezione (di un profilo) = cm
Jx = (totale dei 4 profili) = cm4
Jy = (totale dei 4 profili) = cm4
J min = (tra Jx e Jy) momento d'inerzia minimo = cm4
i min = raggio d'inerzia minimo (totale dei 4 profili)= cm
ix = raggio d'inerzia intorno a x (totale dei 4 profili)= cm
iy = raggio d'inerzia intorno a y (totale dei 4 profili)= cm
Wx = modulo di resistenza intorno a x (totale dei 4 profili)= cm3
Wy = modulo di resistenza intorno a y (totale dei 4 profili)= cm3
= Lo/i min = Lambda (arrotondato cifra sup.)= ///
Tensione riscontrata = P / 4 A +Mx/Wx + My/Wy = daN/cm
Tensione riscontrata sul Singolo profilo= P / 4 A (senza Momenti) = daN/cm
1 daN = 1 Kg
