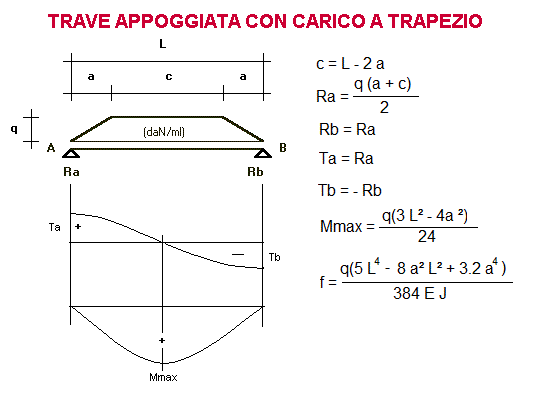

TRAVE APPOGGIATA CON CARICO A TRAPEZIO
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
q = sovraccarico =
daN/ml
L = lunghezza =
cm
a =
cm
J = mom. inerzia =
cm
4
W = mod. di resistenza =
cmc
E = mod. di elasticità =
daN/cm²
f amm. = L /
cm
tensione amm =
daN/cm²
RISULTATI
c = L - 2 a =
cm
Ra = q (a + c)/2 =
daN
Rb = Ra =
daN
Ma-b = q(3 L² - 4a ²)/24 =
daNm
Ta = Ra =
daN
Tb = - Rb =
daN
tensione riscontrata = Ma-b/W =
daN/cm²
f = freccia riscontrata =
cm
freccia ammissibile =
cm
1 daN = 1 Kg
