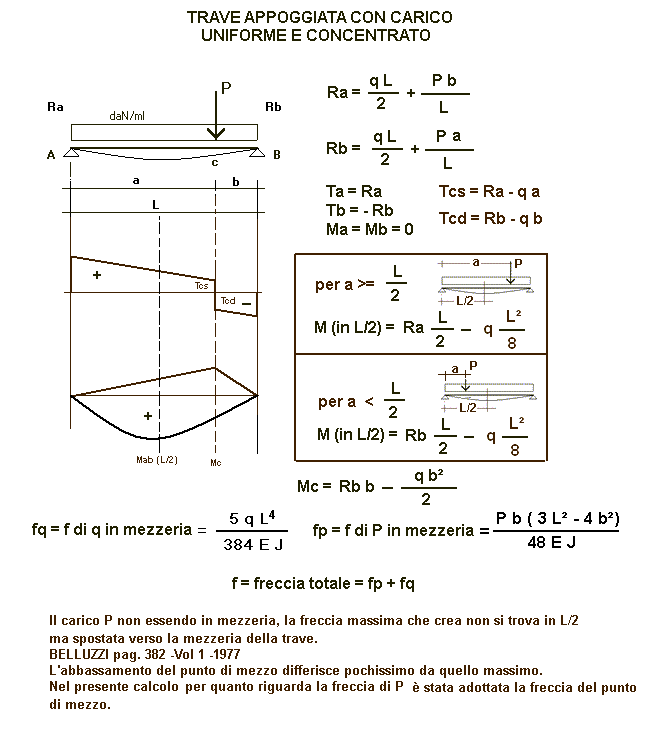

TRAVE APPOGGIATA CON FORZA NON IN ASSE
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
P = carico concentrato = daN
q = carico distribuito = daN
L = lunghezza trave = cm
a = cm
J = momento inerzia = cm4
W = modulo di resistenza = cm³
E = modulo di elasticità = daN/cm²
f ammissibile = L / cm
Tensione ammissibile = daN/cm²

RISULTATI

b = L - a = cm
Ra = daN
Rb = daN
Mab = Momento in mezzeria (L/2) = daNm
Mc = Momento sotto il carico P = daNm
Ta = Ra = daN
Tb = - Rb = daN
Tcs = daN
Tcd = daN
ab = tensione riscontrata in L/2 = Mab/W = daN/cm²
c = tensione riscontrata in c (sotto P) = Mc/W = daN/cm²
fp = freccia riscontrata in mezzeria di P = cm
fq = freccia riscontrata in mezzeria di q = cm
f max = freccia riscontrata in mezzeria (P + q) = cm
famm = freccia ammissibile = cm
1 daN = 1 Kg
