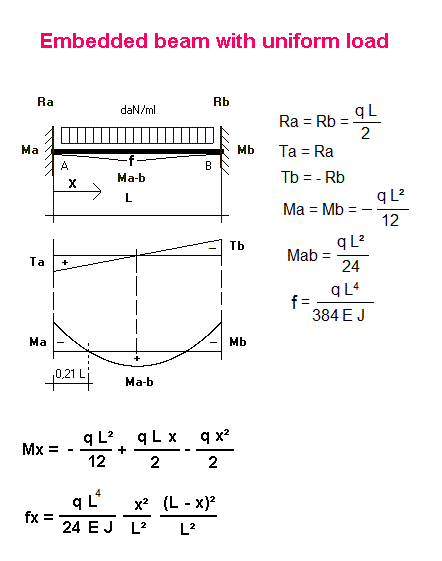

TRAVE INCASTRATA CON CARICO UNIFORME
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali mettere il punto
q = sovraccarico + peso proprio = daN/ml
L = lunghezza trave = cm
J = mom. inerzia = cm4
W = mod. di resistenza = cmc
E = mod. di elasticità = daN/cm²
f amm. = L / cm
tensione amm = daN/cm²
x = ascissa x a piacere (x< = L) cm

RISULTATI

Ra = Rb = q L/2 = daN
Ma = Mb = - q L²/12 = daNm
Mab = q L²/24 = daNm
Mx = daNm
Ta = Ra = daN
Tb =-Rb = daN
ab = tensione riscontrata in mezzeria = Mab/W = daN/cm²
a = tensione riscontrata agli incastri = Ma/W = daN/cm²
f = freccia riscontrata in mezzeria = q L4 / 384 E J = cm
fx = freccia riscontrata in x cm
freccia ammissibile = cm
il Momento = 0 per x = 0.21 L = cm
1 daN = 1 Kg
