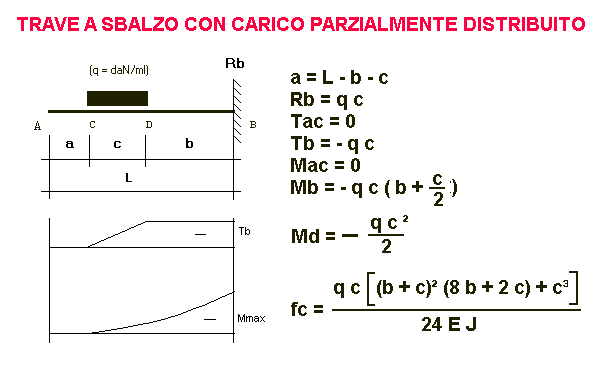

TRAVE A MENSOLA CON CARICO UNIFORME E PARZIALE
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

q = sovraccarico = daN/ml
L = lunghezza trave = cm
c = cm
b = cm
J = mom. inerzia = cm4
W = mod. di resistenza = cmc
E = mod. di elasticità = daN/cm²
f amm. = L / cm
tensione amm = daN/cm²

RISULTATI

a = L - b - c = cm
Rb = q c = daN
Ta = daN
Tb = - q c = daN
Ma = daNm
Mb = - q c ( b + c / 2) = daNm
Md = - q c ² / 2 = daNm
tensione riscontrata in B = Mb/W = daN/cm²
f = freccia riscontrata in A = cm
f = freccia riscontrata in C = cm
f = freccia riscontrata in D = cm
angolo di rotazione in C = radianti
freccia ammissibile = cm
1 daN = 1 Kg
