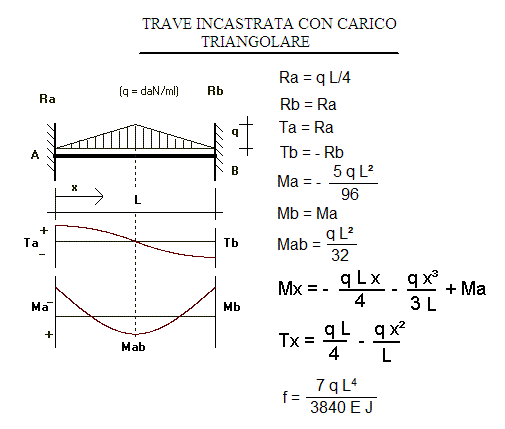

TRAVE INCASTRATA CON CARICO TRIANGOLARE
Calcoli statici
* * *






OGGETTO:


n decimali =

INSERIRE I DATI

per i decimali mettere il punto
q = sovraccarico = daN/ml
L = lunghezza trave = cm
J = mom. inerzia = cm4
W = mod. di resistenza = cmc
E = mod. di elasticit = daN/cm
f amm. = L / cm
tensione amm = daN/cm
x = (0,00 < x < L/2) = cm

RISULTATI

Ra = q L/4 = daN
Rb = Ra = daN
Ma = - 5 q L/96 = daNm
Mb = Ma = daNm
Mab = q L /32 = daNm
Ta = Ra = daN
Tb = - Rb = daN
Tx = q L / 4 - q x / L= daN
Mx = - q L x/4 - q x/3 L + Ma = daNm
tensione riscontrata in A = Ma/W = daN/cm
tensione riscontrata in B = Mb/W = daN/cm
tensione riscontrata in A-B = Ma-b/W = daN/cm
f = freccia riscontrata = 7 q L4/3840 E J = cm
freccia ammissibile = cm
1 daN = 1 Kg
