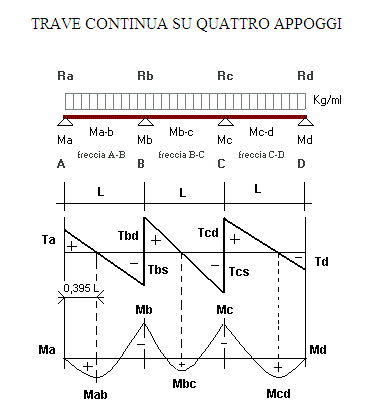

TRAVE CONTINUA SU QUATTRO APPOGGI
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali mettere il punto
q = sovraccarico + peso proprio = daN/ml
L = lunghezza = cm
J = mom. inerzia = cm4
W = mod. di resistenza = cm³
E = mod. di elasticità = daN/cm²
f amm. = L / cm
tensione amm = daN/cm²

RISULTATI

Ra = 0,4 q L = daN
Rb = 1,1 q L = daN
Rc = 1,1 q L = daN
Rd = 0,4 q L = daN
Ta = 0,4 q L = daN
Tbs = - 0,6 q L = daN
Tbd = 0,5 q L = daN
Tcs = - 0,5 q L = daN
Tcd = 0,6 q L = daN
Td = - 0,4 q L = daN
Ma = 0 daNm
Mb = - 0,1 q L² = daNm
Mc = - 0,1 q L² = daNm
Md = 0 daNm
Mab = 0,08 q L² = daNm
Mbc = 0,025 q L² = daNm
Mcd = 0,08 q L² = daN
ab = tensione riscontrata in A-B = Mab/W = daN/cm²
b = tensione riscontrata B = Mb/W = daN/cm²
bc = tensione riscontrata B-C = Mbc/W = daN/cm²
c = tensione riscontrata C = Mc/W = daN/cm²
f = freccia riscontrata in A-B e C-D = cm
f = freccia riscontrata in B-C = cm
freccia ammissibile = cm
1 daN = 1 Kg
