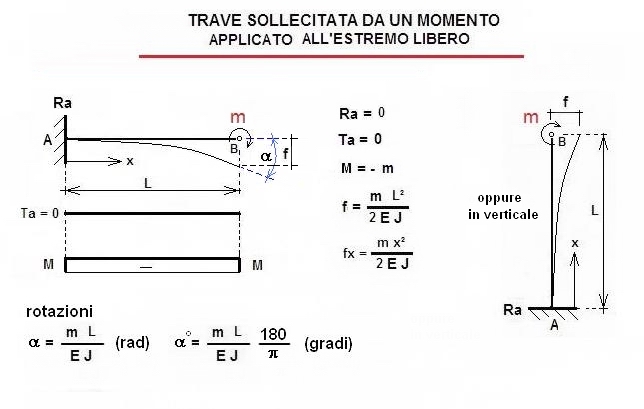

TRAVE A SBALZO SOLLECITATA DA UN MOMENTO ALL'ESTREMO LIBERO
Schemi statici - TRAVI -
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali mettere il punto
m = momento applicato in B daN m
L = Lunghezza trave cm
J = momento d'inerzia cm4
W = modulo di resistenza = cm³
E = modulo di elasticità daN/cm²
f amm. = L / cm
tensione amm = daN/cm²
x = ascissa a piacere (x < L) cm

RISULTATI

Ra = 0 daN
Ta = 0 daN
M = - m = daN m
sa = tensione riscontrata =M/W = daN/cm²
fx = m x²/(2 E J) = freccia riscontrata nell'ascissa x scelta = cm
fmax = m L²/(2 E J) = freccia max riscontrata in B cm
freccia ammissibile = cm
alfa in radianti = rotazione in B rad
alfa in gradi = rotazione in B gradi
1 daN = 1 Kg
