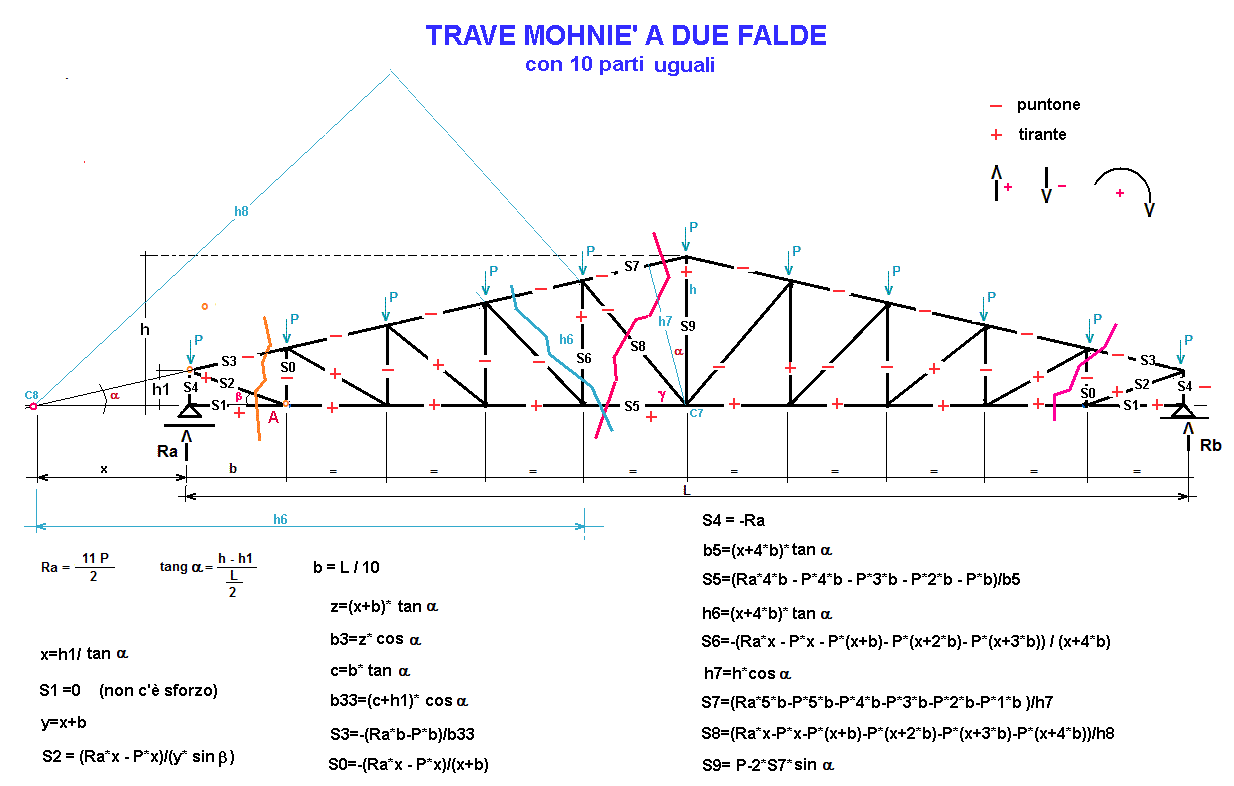

TRAVE RETICOLARE Mohniè a due falde

Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
P = carico applicato = daN
L = lunghezza trave = cm
h = altezza trave nel colmo = cm
h1 = cm

RISULTATI

b = L/10 = cm
alfa = gradi
beta = gradi
Ra = Rb = daN
S1 = non c'è sforzo daN
S2 = tirante daN
S3 = puntone daN
S4 = puntone daN
S0 = puntone daN
S5 = tirante daN
gamma = gradi
S6 = tirante daN
h7 = cm
S7 = puntone daN
h8 = cm
S8 = puntone daN
S9 = tirante daN
x = cm
1 daN = 1 Kg
