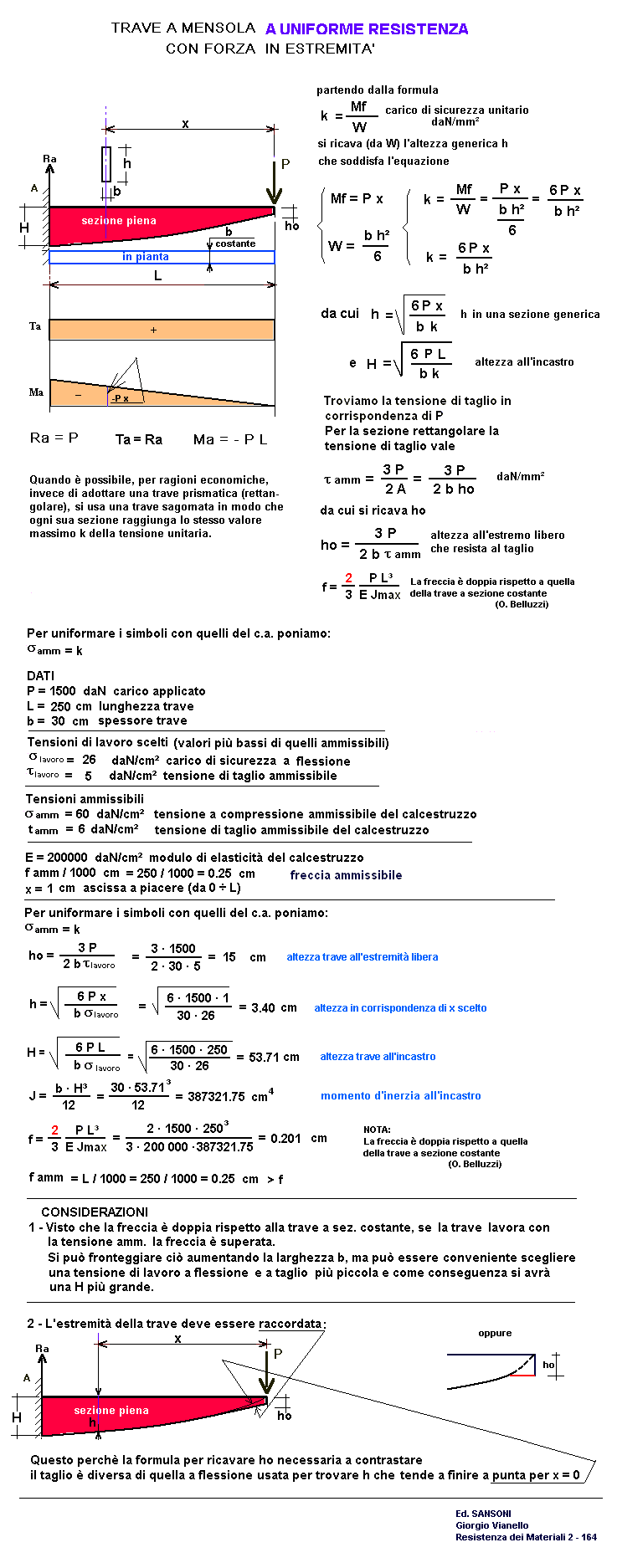

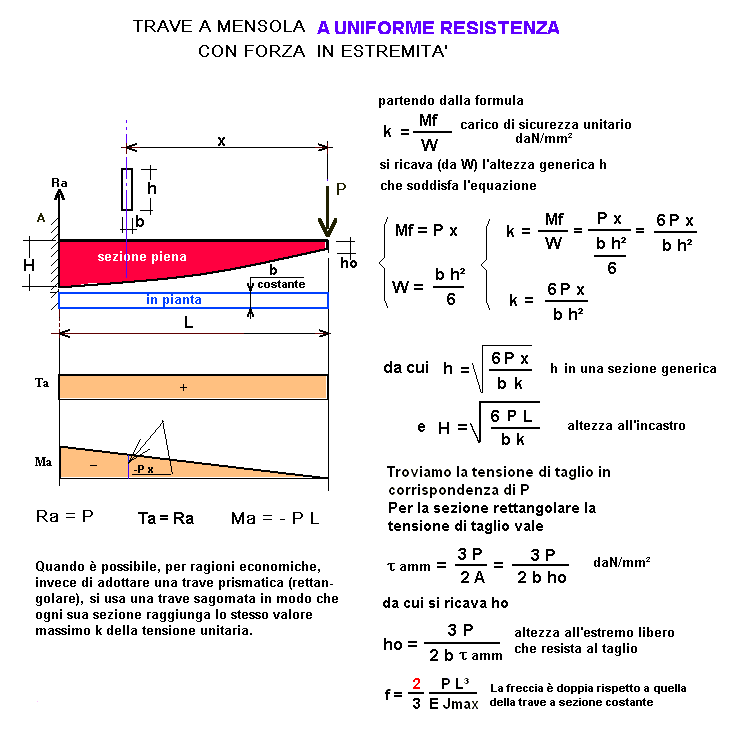

CALCOLO MENSOLA CON FORZA IN ESTREMITA'
CON UNIFORME RESISTENZA
Calcoli statici
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto
P = carico applicato	daN
L = lunghezza trave	cm
b = spessore (uniforme) trave	cm
Tensioni di lavoro scelti
σ Lavoro = tensione a FLESSIONE a cui si vuol far lavorare il materiale	daN/cm²
τ Lavoro = tensione di TAGLIO a cui si vuol far lavorare il materiale	daN/cm²
Tensioni ammissibili
σ amm = tensione a flessione ammissibile del calcestruzzo	daN/cm²
τ amm = tensione di taglio ammissibile del cls	daN/cm²
E = modulo di elasticità del cls	daN/cm²
f amm = L /	cm
x = ascissa a piacere (da 0 ÷ L)	cm
RISULTATI
ho =altezza trave all'estremità	cm
h = altezza generica in corrispondenza di x scelto	cm
H = altezza trave all'incastro	cm
J = momento d'inerzia all'incastro	cm
f = freccia riscontrata (è doppia rispetto alla trave a sezione costante)	cm
f amm = freccia ammissibile	cm
1 daN = 1 Kgf
