INSERIRE I DATI |
per i decimali mettere il punto |
| P = |
daN |

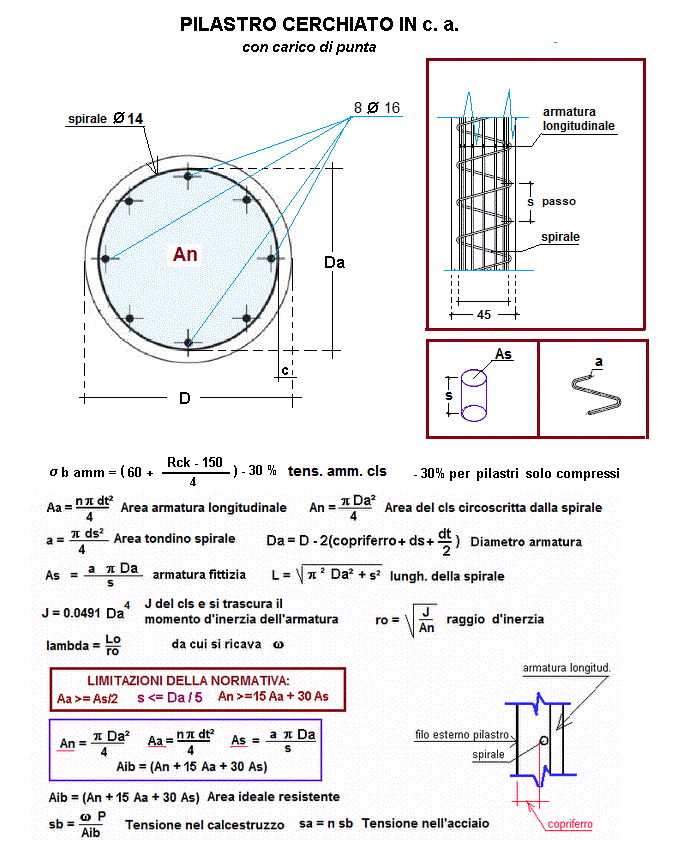

| D = diametro esterno pilastro |
cm |
| s= passo della spirale (s<= D/5) |
cm |
| ds = diametro della spirale |
cm |
| Lo = lunghezza di libera inflessione |
cm |
| dt= diametro tondini |
mm |
| nt= n° tondini |
/// |
| copriferro (>= 2 e <= 4 cm) |
cm |
| Rck = |
daN/cmq |
| samm tensione amm. acciaio = |
daN/cmq |
| n = coeff. di omogeneizzazione = |
/// |
RISULTATI |
|
| sbamm = tensione ammissibile cls |
daN/cmq |
| Aa = Area armatura longitudinale = |
cmq |
| An = Area del cls circoscritta dalla spirale |
cmq |
| a = Area tondino spirale |
cmq |
| As = Area fittizia arm. long. equipesante alla spirale |
cmq |
| Aib = Area ideale cls resistente |
cmq |
| Da = diametro armatura |
cm |
| L = lunghezza della spira |
cm |
| J = del solo cls (senza considerare la J dell'armatura) |
cm4 |
| ro = raggio d'inerzia minimo (per verifica carico di punta) |
cm |
| lambda (<= 140) |
/// |
| OMEGA= (se omega = 1 non c'è carico di punta) |
/// |
 sb = Tensione riscontrata nel cls = |
daN/cmq |
| sb = Tensione riscontrata nell'acciaio = |
daN/cmq |
| controllo1 Aa>=As/2 = |
cmq |
| controllo2 s <= Da/5 = |
cm |
| controllo3 An >= 15 Aa + 30 As = |
cmq |
| messaggio: si/no carico di punta = |
/// |
| 1 daN = 1 Kg |  |
