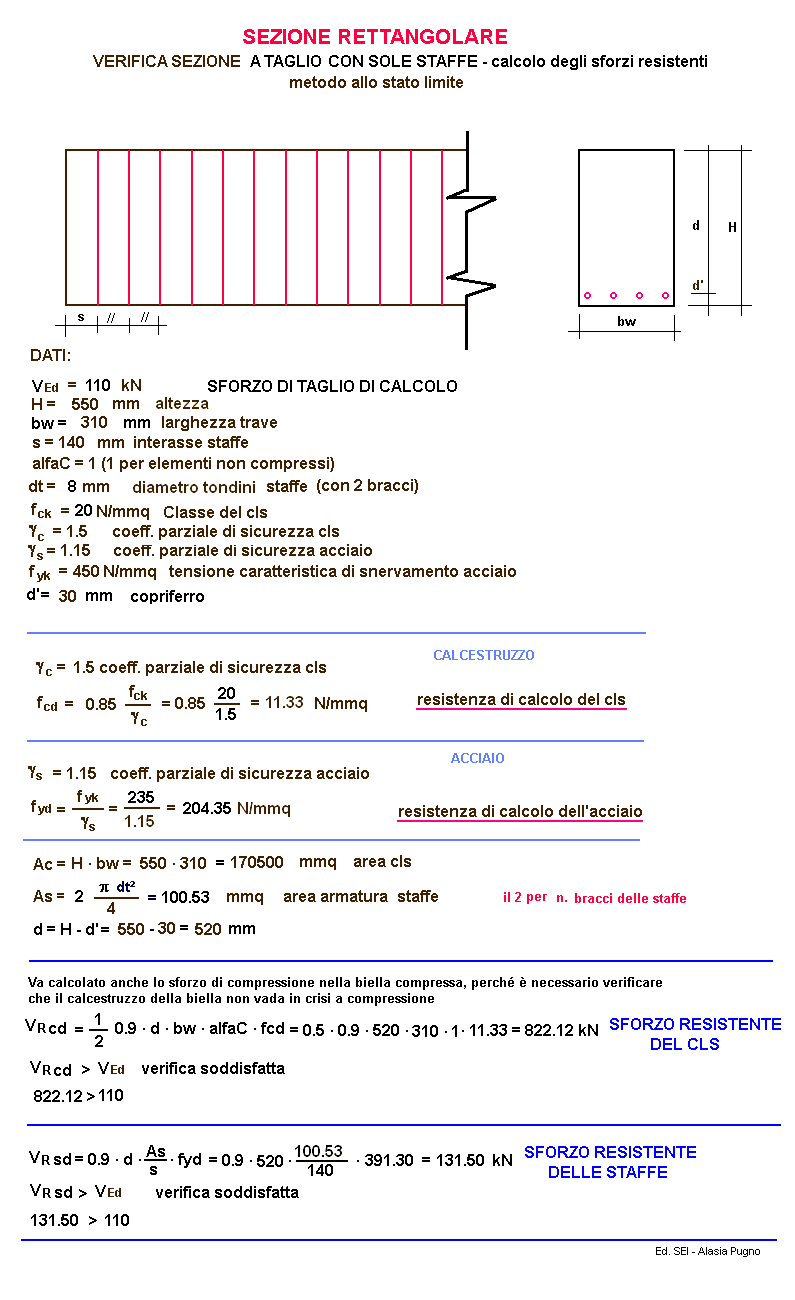

cemento armato - verifica sforzi resistenti a taglio con sole staffe

cemento armato
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali
mettere il punto
VEd = SFORZO DI TAGLIO DI CALCOLO kN

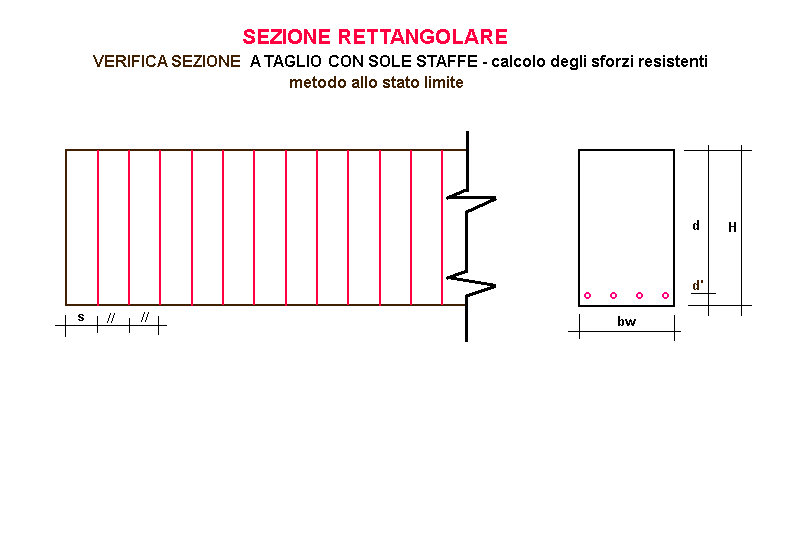

H = altezza trave mm
bw = larghezza trave mm
s = interasse staffe mm
α C = (1 per elementi non compressi) ///
dt = diametro tondini staffe = mm
fck = Classe del cls = N/mmq
γ C = coeff. parziale di sicurezza cls ///
γ S = coeff. parziale di sicurezza acciaio ///
fyk = tensione caratteristica di snervamento acciaio= N/mmq
d' = copriferro mm

RISULTATI

Ac = area cls = mmq
As = Area staffa (x 2 bracci) = mmq
d = mm
fcd = resistenza di calcolo del cls N/mmq
fyd = resistenza di calcolo dell'acciaio N/mmq
VRcd = Resistenza di calcolo a taglio-compressione del dente o biella del cls (> VEd) kN
VRsd = Resistenza di calcolo a taglio-trazione delle staffe (> VEd) kN
1 daN = 1 Kg
