INSERIRE I DATI |
per i decimali mettere il punto |
| P = |
daN |
| M = |
daNm |
| h = |
cm |
| b = |
cm |
| Lo = lunghezza di libera inflessione |
cm |
| dt = diametro tondini tesi = |
mm |
| nt = numero tondini tesi = |
/// |
| dc = diametro tondini compressi = |
mm |
| nc = numero tondini compressi = |
/// |
| Rck = |
daN/cmq |
| σ s = Tensione amm. acciaio = |
daN/cmq |
| copriferro (>=2 e <=4) |
cm |
| n = coeff. di omogeneizzazione = |
/// |
| ds = diametro staffe = |
mm |
RISULTATI |
|

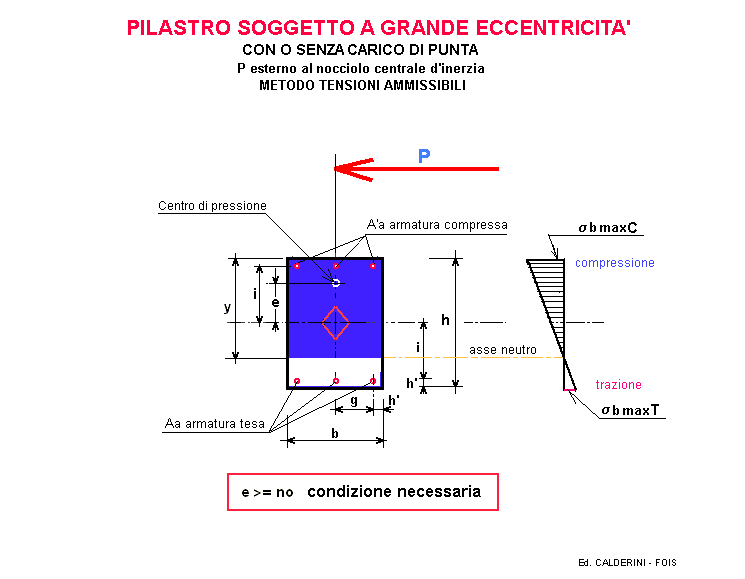

| e = eccentricità = M/P (> no) |
cm |
| no = nocciolo centrale d'inerzia (più esatto) = |
cm |
| nocciolo = H / 6 = nocciolo centrale d'inerzia (approssimato) |
cm |
| Ab = area cls = |
cmq |
| Aa = Area armatura longitudinale tesa = |
cmq |
| A'a = Area armatura compressa = |
cmq |
| Aib = Area ideale = |
cmq |
| mi = Aa/Ab = rapporto area armatura e area cls |
/// |
| σ b amm = Tensione amm. cls ( se b<25 cm, c'è riduzione) |
daN/cmq |
| h' = |
cm |
| g = (b / 2) - h' |
cm |
| i = (H / 2) - h' |
cm |
| Jmin = momento d'inerzia minimo (per verifica carico di punta) |
cm4 |
| Jmax = momento d'inerzia max (per trovare le tensioni) |
cm4 |
| Wmax = modulo di resistenza = Jmax / (H/2) |
cm³ |
| y = asse neutro = |
cm |
| Ec = modulo di elasticità cls |
daN/cmq |
| E*c = modulo di elasticità convenzionale ridotto |
daN/cmq |
| Ne = carico critico euleriano |
daN |
| ρ = ro = raggio d'inerzia minimo (per verifica carico di punta) |
cm |
| λ (<= 140) = |
/// |
| ω = (se omega = 1 non c'è carico di punta) |
/// |
| c = coeff. di incremento di M (quando il pilastro è presso-inflesso e snello) |
/// |
| σ bmaxC = Tensione Max di compressione riscontrata sul cls = |
daN/cmq |
| σ b maxT = Tensione Max di trazione riscontrata sul cls = |
daN/cmq |
| σ s = Tensione riscontrata sull'acciaio teso = |
daN/cmq |
| interferro armatura tesa = |
cm |
| % di armatura ((Aa+A'a) 100/Ab) >=0.30% e <= 6% |
% |
| σ media (compressione) = σ bmaxC / 2 <= 0.7 · σ bamm |
daN/cmq |
| σ bmaxT <= σ bmaxC (compressione) / 5 = |
daN/cmq |
| 1 daN = 1 Kg |  |
