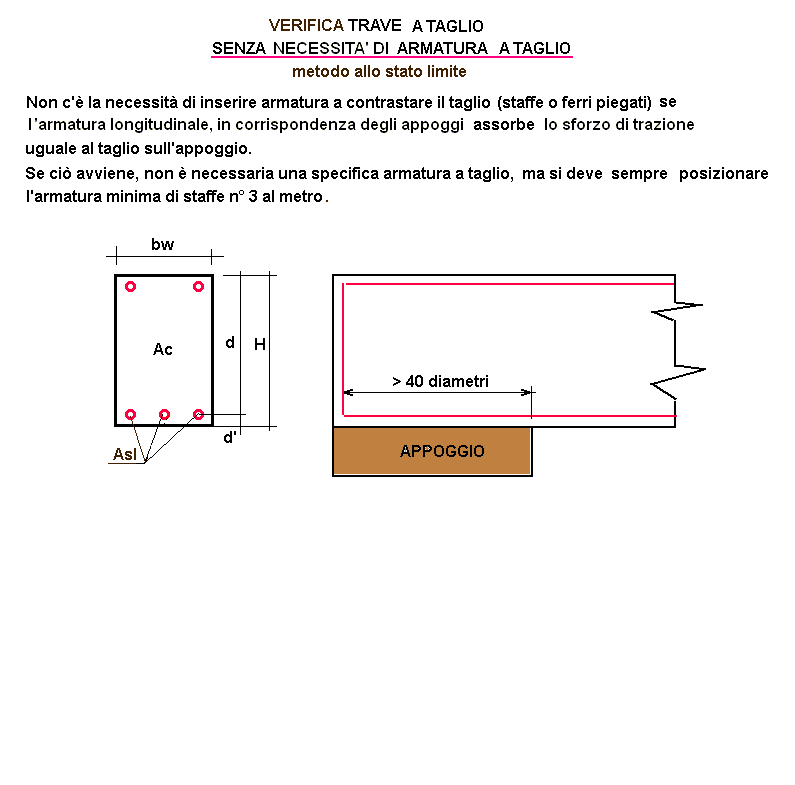

Trave rettangolare - verifica a taglio senza necessità di armatura - agli stati limite -

cemento armato
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali
mettere il punto
VEd = SFORZO DI TAGLIO DI CALCOLO kN
H = altezza totale trave mm
bw = spessore della nervatura mm
dt = diametro tondini longitudinali prolungati oltre l'appoggio (L = 40 diametri) = mm
nt = numero tondini = ///
fck = Classe del cls = N/mmq
γ C = coeff. parziale di sicurezza cls ///
γ S = coeff. parziale di sicurezza acciaio ///
fyk = tensione caratteristica di snervamento acciaio= N/mmq
copriferro mm
ds = diametro staffe (serve solo per calcolare d') = mm

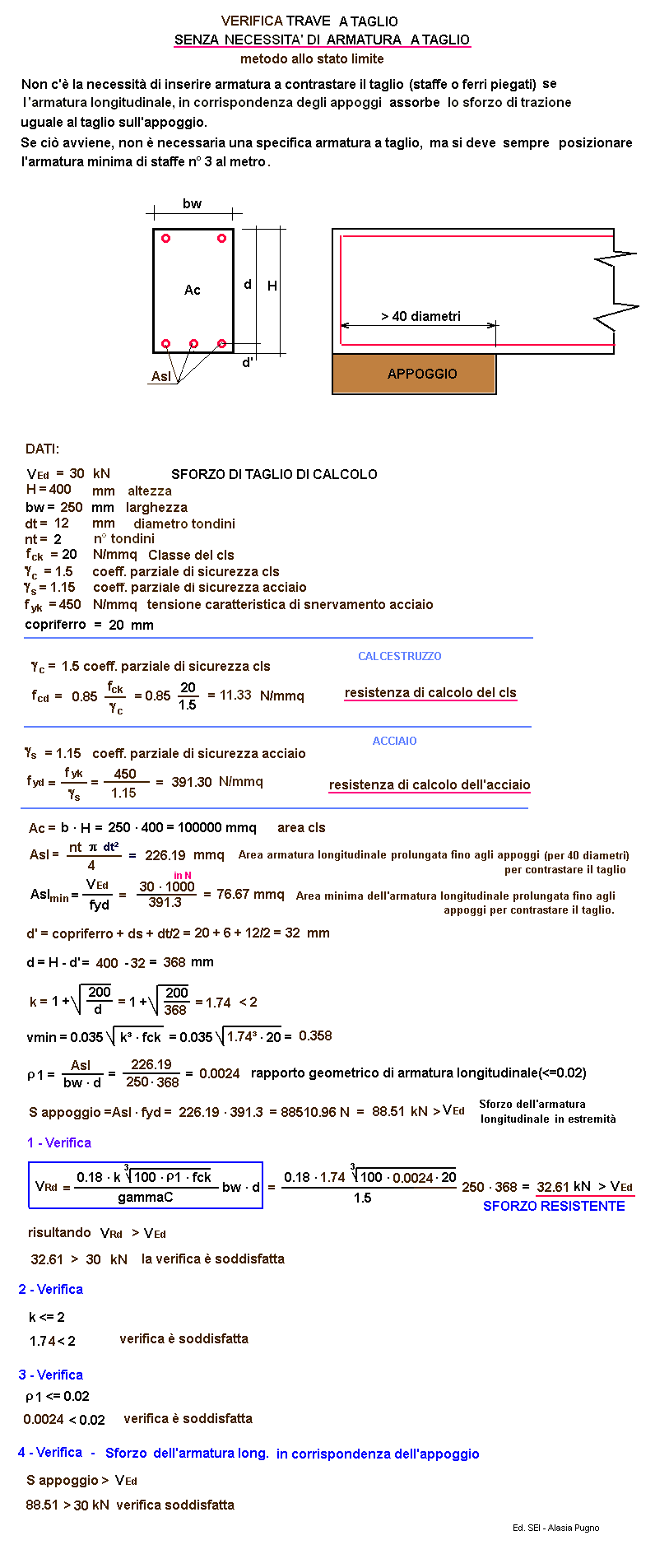

RISULTATI

Ac = area cls = mmq
Asl = Area armatura longitudinale prolungata fino agli appoggi per contrastare il taglio (per 40 Ø) mmq
Aslmin = Area armatura longitudinale minima prolungata fino agli appoggi (per 40 diametri) mmq
fcd = resistenza di calcolo del cls N/mmq
fyd = resistenza di calcolo dell'acciaio N/mmq
VRd = SFORZO DI TAGLIO RESISTENTE (maggiore di VEd) kN
k = (<=2) ///
d = altezza utile di calcolo della sezione mm
d' = mm
ρ 1 = rapporto geometrico di armatura longitudinale(<=0.02) ///
vmin = N/mm
S estremità = sforzo di trazione all'estremità che l'acciaio deve sopportare >VEd kN
1 daN = 1 Kg
