Verifica plinto quadrato - metodo agli Stati Limite - cemento armato -

cemento armato
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali
mettere il punto
Nsd = CARICO DI PROGETTO sul plinto (senza p.p. plinto) kN
H = altezza plinto mm

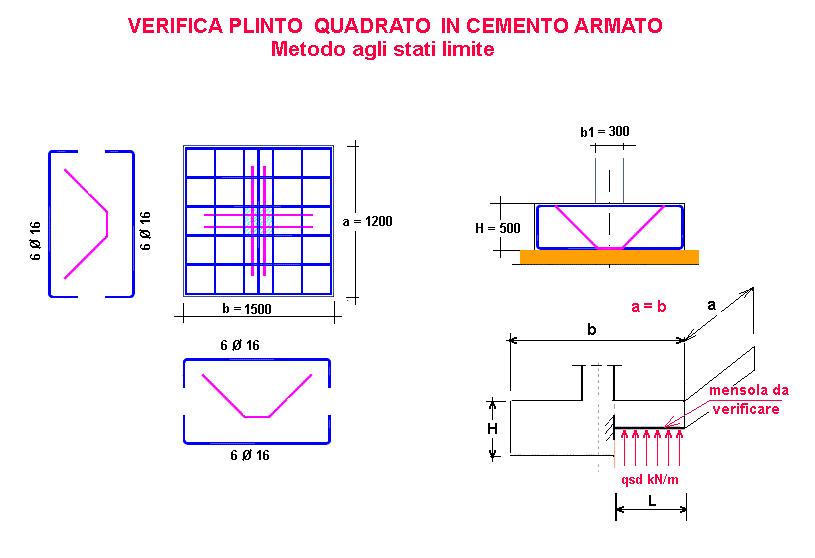

b = larghezza plinto = a (lunghezza) PLINTO QUADRATO mm
b1 = larghezza PILASTRO mm
dt = diametro tondini = mm
nt = numero tondini = ///
fck = Classe del cls = N/mmq
γ C = coeff. parziale di sicurezza cls ///
γ S = coeff. parziale di sicurezza acciaio ///
fyk = tensione caratteristica di snervamento acciaio= N/mmq
copriferro mm

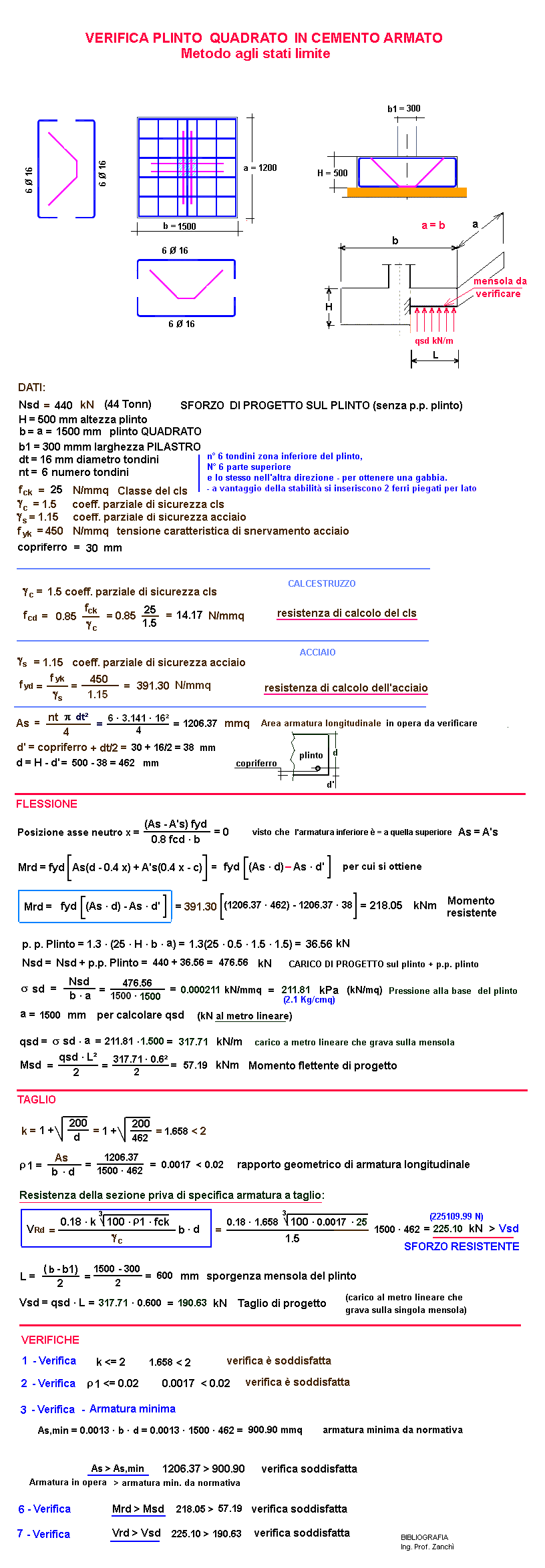

RISULTATI

premere F5 per
azzerare i risultati
fcd = resistenza di calcolo del cls N/mmq
fyd = resistenza di calcolo dell'acciaio N/mmq
d = altezza utile di calcolo della sezione mm
d' = copriferro + dt/2 mm
k = (<=2) ///
ρ 1 = rapporto geometrico di armatura longitudinale(<=0.02) ///
fctm = resistenza media a trazione del cls N/mmq
σ sd = tensione alla base del plinto (es. 211 kPa = 2.11 Kg/cmq) kPa
Vsd = Taglio di progetto (che grava sulla singola mensola) kN
VRd = Taglio resistente (maggiore di Vsd) kN
qsd = carico a metro lineare che grava sulla singola mensola kN/m
Msd = Momento flettente di progetto (che grava sulla singola mensola) kNm
Mrd = Momento resistente (che grava sulla singola mensola) kNm
L = sporgenza mensola del plinto mm
As = Area dei tondini in opera > AsMin mmq
AsMin = (0.0013 · b · d) area minima da normativa mmq
p. proprio Plinto = 1.3 · (25 · H · b · a) = kN
Nsd = Nsd + p.p. Plinto = kN
A = lunghezza (per calcolare qsd in kN/metro lineare) mm
1 daN = 1 Kg
