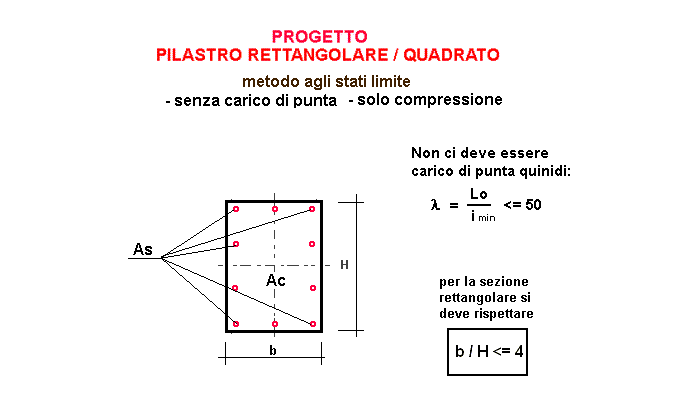

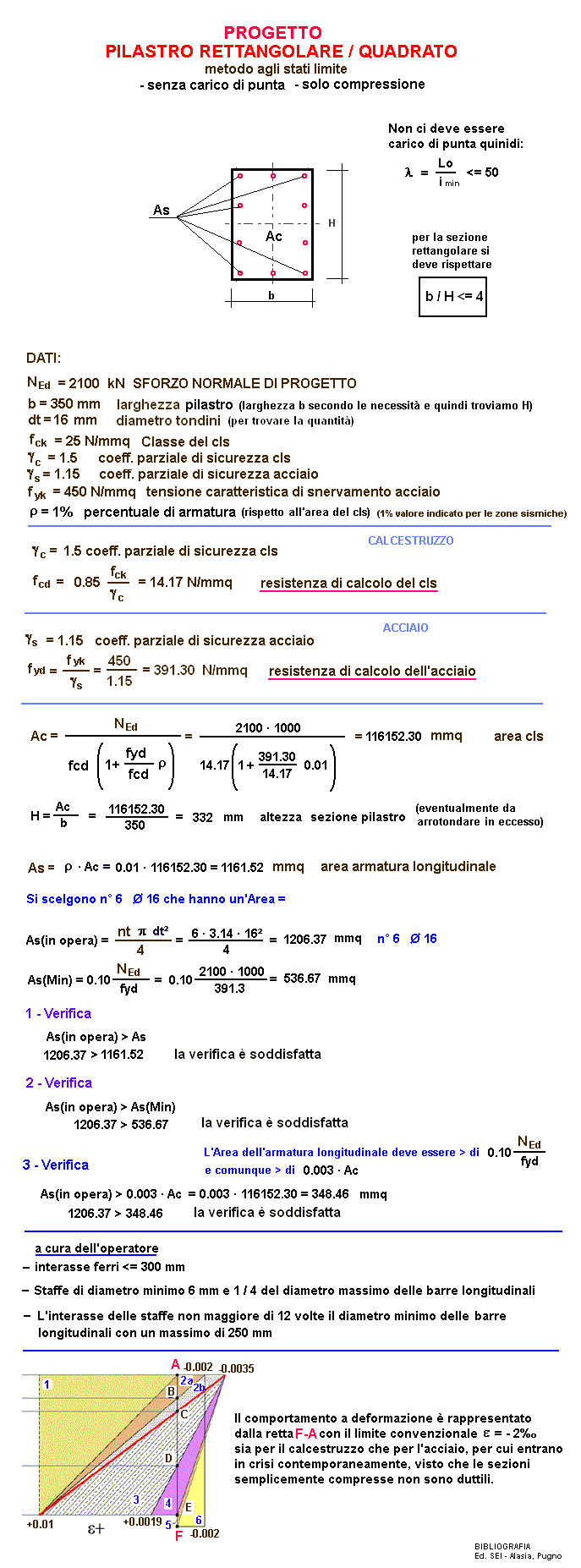

Progetto pilastro rettangolare / quadrato in c.a.
- Progetto sezione -
cemento armato
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali
mettere il punto
NEd = SFORZO NORMALE DI PROGETTO kN
b = base sezione pilastro mm
dt = diametro tondini mm
ρ = As/Ac (≥ 1) percentuale di armatura %
fck = Classe del cls N/mmq
gamma C = coeff. parziale di sicurezza cls ///
gamma S = coeff. parziale di sicurezza acciaio ///
fyk = tensione caratteristica di snervamento acciaio N/mmq

RISULTATI

Ac = area cls mmq
As = Area armatura longitudinale (teorica) mmq
fcd = resistenza di calcolo del cls N/mmq
fyd = resistenza di calcolo dell'acciaio N/mmq
H = altezza sezione pilastro mm
As(Min) = 0.10 NEd/fyd = Area armatura minima da normativa mmq
As(destinata in opera) (>= As) mmq
As(Normativa) = 0.003 · Ac (< As(in opera) mmq
nt = n° tondini (se necessario aggiungere 1 in modo da avere un n° pari)
Se si desidera un pilastro quadrato b = H = mm
1 daN = 1 Kg
