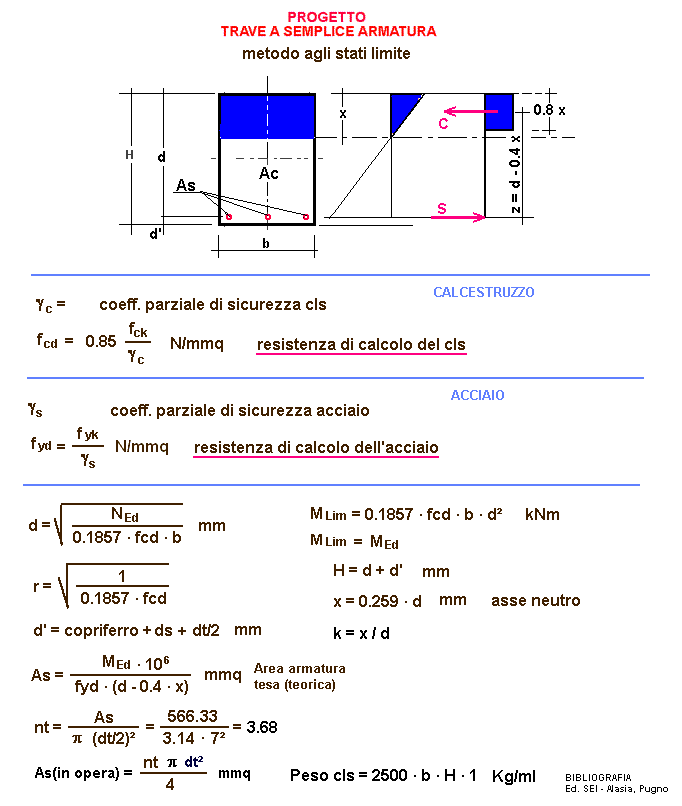

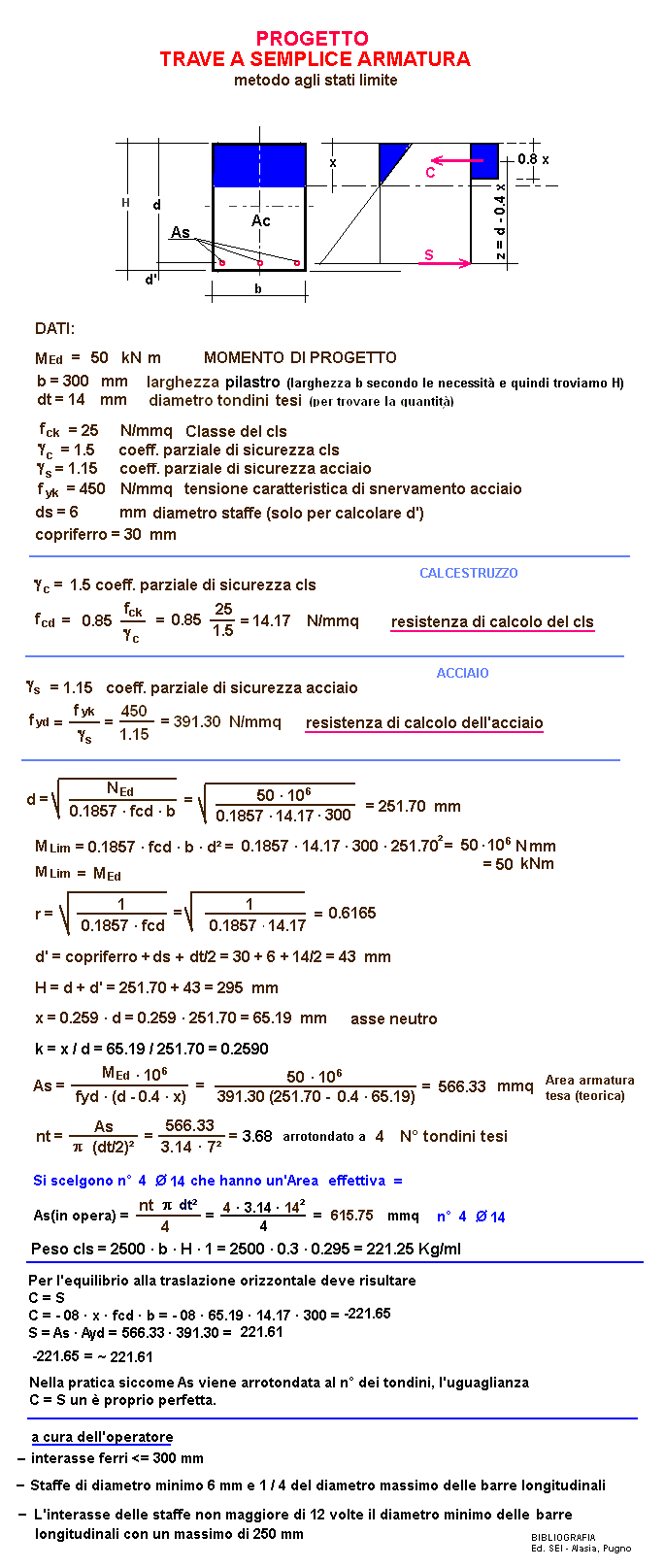

Progetto trave a semplice armatura - metodo agli stati limite - c.a.
- Progetto sezione -
cemento armato
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali
mettere il punto
MEd = MOMENTO DI PROGETTO kNm
b = base sezione trave mm
dt = diametro tondini tesi mm
fck = Classe del cls N/mmq
γ C = coeff. parziale di sicurezza cls ///
γ S = coeff. parziale di sicurezza acciaio ///
fyk = tensione caratteristica di snervamento acciaio N/mmq
ds = diametro staffe (solo per calcolare d') mm
copriferro mm

RISULTATI

fcd = resistenza di calcolo del cls N/mmq
fyd = resistenza di calcolo dell'acciaio N/mmq
d = altezza utile mm
Mlim = Momento limite di progetto = MEd kNm
r = ///
d' = copriferro + ds + dt/2 = mm
H = d + d' = mm
x = k · d = 0.259 · d = asse neutro mm
As = Area armatura tesa (teorica) mmq
As effettiva (destinata in opera) = mmq
nt = N° tondini tesi
k = x/d ///
peso cls al ml Kg/ml
C = S = Risultante tensioni nel cls compresso kN
S = Risultante tensioni nell'armatura tesa kN
1 daN = 1 Kg
