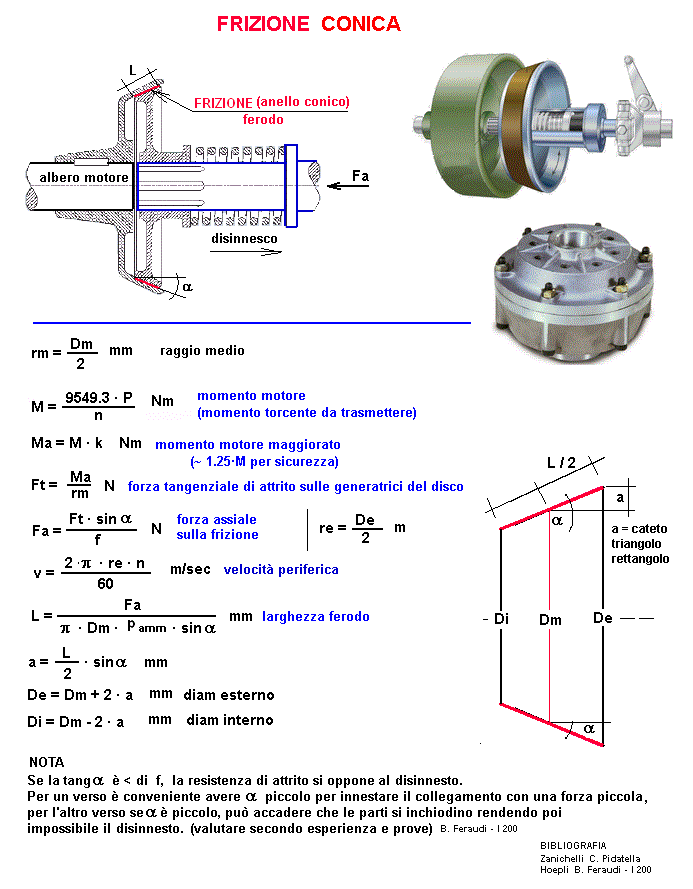

Calcolo frizione conica


* * *



OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali usare il punto
P = Potenza del motore kW
n = numero di giri giri/min
α = angolo di conicità gradi
Dm = Diametro medio mm
f = coeff. d'attrito ferodo (0.20 ÷ 0.35) ///
k = Maggiorazione di sicurezza di M (~ 1.25) ///
pamm = pressione ammissibile ferodi (0.2 ÷ 0.30) N/mmq

RISULTATI

rm = raggio medio del disco mm
M = momento motore (momento torcente da trasmettere) Nm
Ma= momento motore maggiorato (~ 1.25·M per sicurezza) Nm
v = velocità periferica riferita al raggio maggiore (De) m/sec
Ft = forza tangenziale di attrito sulle generatrici del disco N
Fa = forza assiale sulla frizione N
L = LARGHEZZA FERODO mm
De = Diametro maggiore disco mm
Di = Diametro minore disco mm
a = cateto per ricavare De e Di mm
tang α (> = f per rendere agevole il disinnesto) ///
