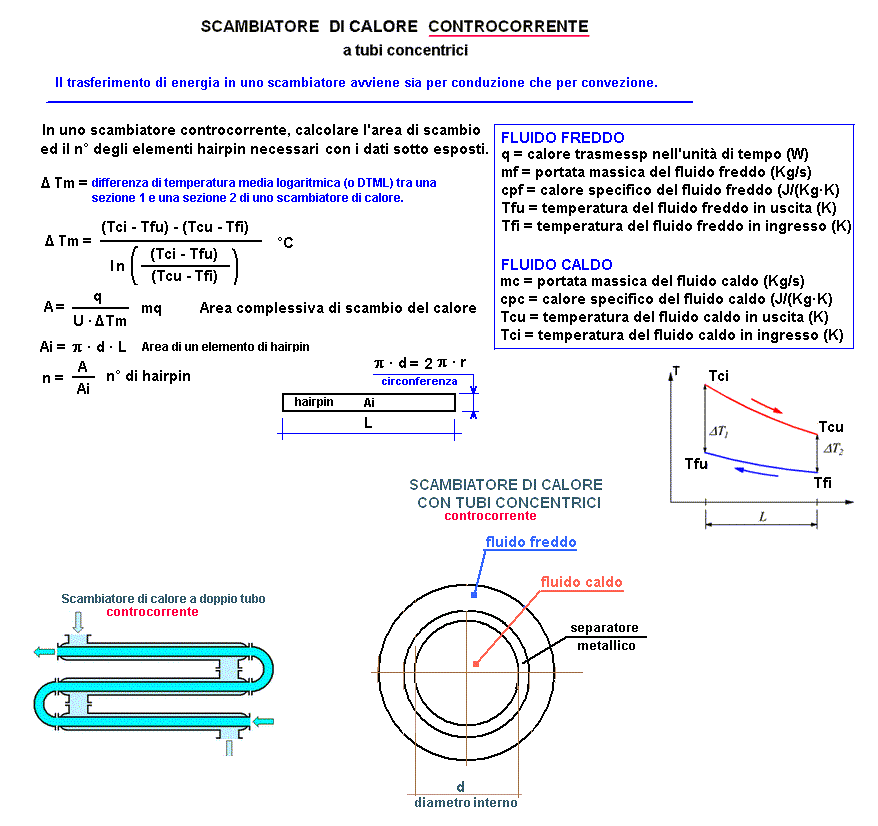

Scambiatore di calore controcorrente, Calcolo area di scambio e n° di hairpin

* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
Per azzerare i risultati premere F5
mc = Portata fluido da raffreddare Kg/sec
mf = Portata acqua raffreddante Kg/sec
Tci = temperatura max fluido da raffreddare °C
Tcu = temperatura finale (minima) fluido da raffreddare °C
Tfi = temperatura acqua °C
d = diametro interno tubo caldo mm
L = lunghezza tubo interno (dove passa il fluido caldo) m
U = coeff. globale di scambio W/(m²·°K)
cpc = calore specifico del fluido alla sua temperatura media J/(m²·°K)
cpf = calore specifico dell'acqua J/(m²·°K)

RISULTATI

Δ T = (Tci - Tcu) differenza di temperatura fluido da raffredare °C
q = flusso di calore trasmesso nell'unità di tempo kW
ΔTf = aumento di T dell'acqua in uscita °C
Tfu = temperatura finale dell'acqua °C
Δ Tm = differenza di temperatura media logaritmica nel caso CONTROCORRENTE °C
A = Area complessiva di scambio mq
Ai = Area di scambio di un singolo hairpin mq
n = n° di elementi hairpin ///
