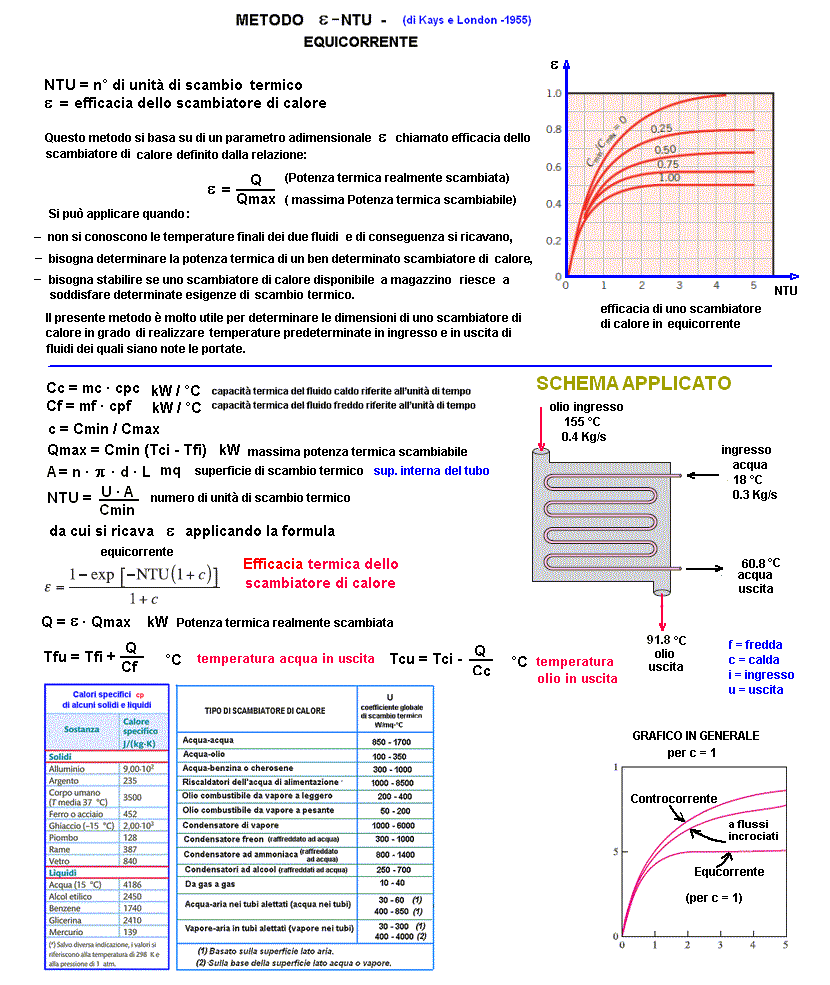

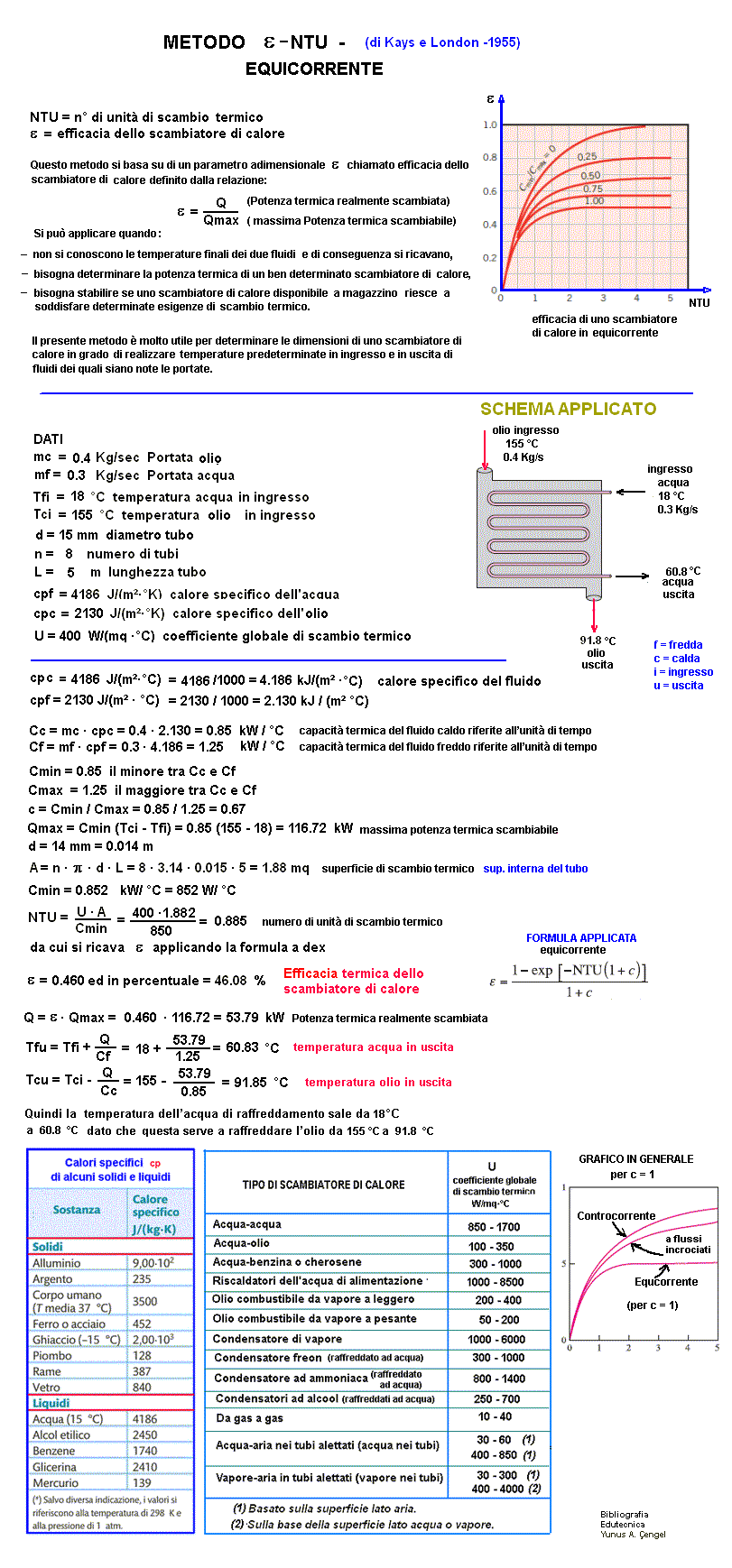

Scambiatore di calore equicorrente - Metodo e-NTU

* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
Per azzerare i risultati premere F5
mc = Portata olio Kg/sec
mf = Portata acqua Kg/sec
Tfi = temperatura acqua in ingresso °C
Tci = temperatura olio in ingresso °C
d = diametro interno tubo mm
n = numero di tubi ///
L = lunghezza tubo interno (dove passa il fluido caldo) m
cpf = calore specifico dell'acqua J/(Kg·°C)
cpc = calore specifico dell'olio J/(Kg·°C)
U = coefficiente globale di scambio termico W/(mq ·°C)

RISULTATI

Cc = capacità termica del fluido caldo riferite all’unità di tempo kW/ °C
Cf = capacità termica del fluido freddo riferite all’unità di tempo kW/ °C
Cmin = il valore minimo tra Cc e Cf kW/ °C
Cmax = il valore max tra Cc e Cf kW/ °C
c = Cmin / Cmax ///
Qmax = massima Potenza termica scambiabile kW
A = Area di scambio totale mq
NTU = Numero di unità di scambio termico ///
ε = Efficacia termica dello scambiatore di calore %
Q = Potenza termica realmente scambiata kW
Tfu = temperatura acqua in uscita °C
Tcu = temperatura olio in uscita °C
1 daN = 1 Kgp
