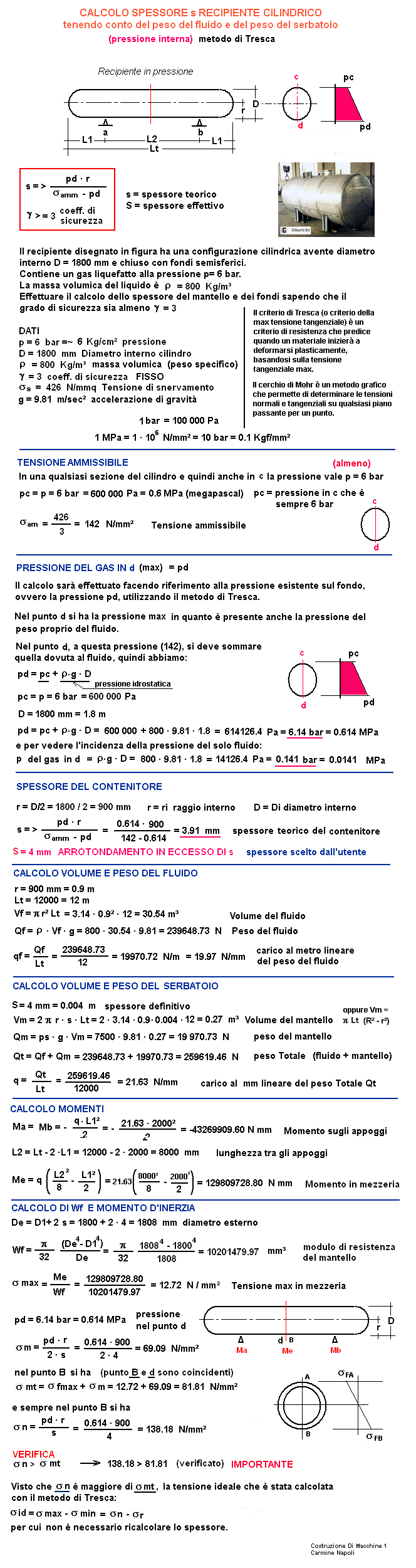

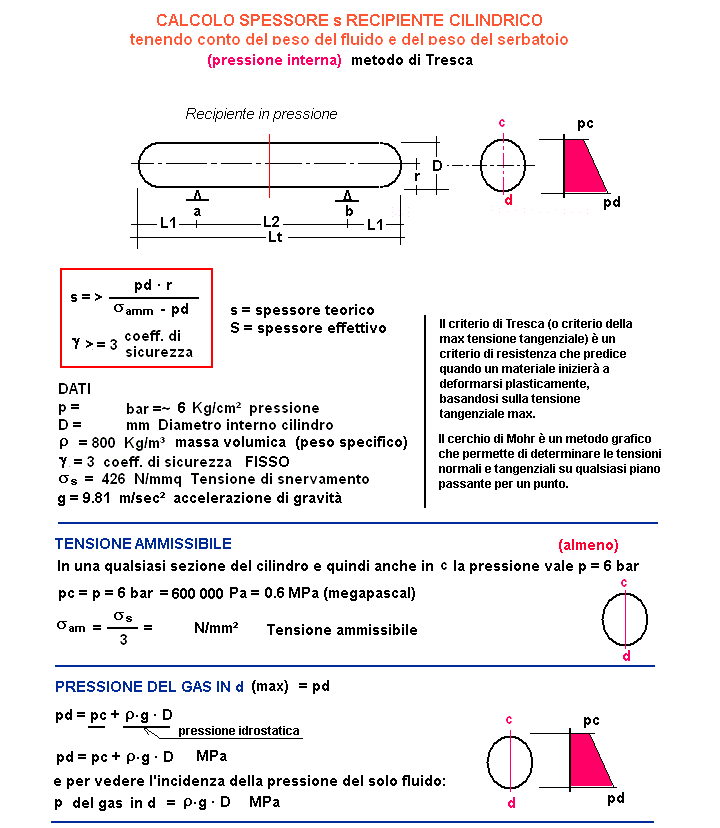

Gusci cilindrici soggetti a pressione interna

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
p = pressione interna =		bar =~ Kg/cm²
D = Di = Diametro interno del serbatoio =		mm
Lt = Lunghezza totale del serbatoio		mm
L1= sbalzo del serbatoio		mm
ρ = massa volumica liquido (peso specifico)		Kg/m³
ρ = massa volumica acciaio (peso specifico)		Kg/m³
γ = coeff. di sicurezza (>= 3)		///
σ snervamento = Tensione di snervamento		N/mmq

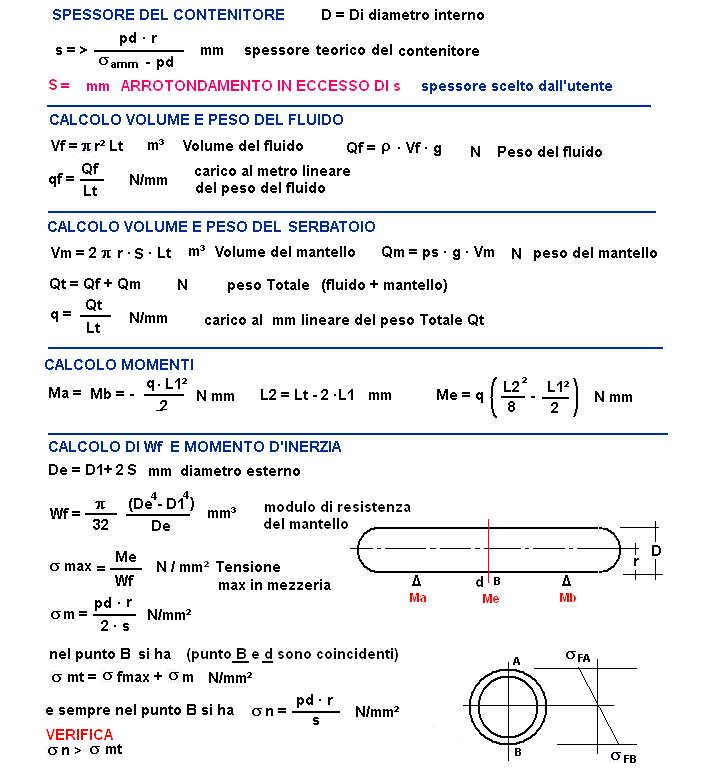

S = SPESSORE DEFINITIVO = (arrotondato, S >= s quello TEORICO trovato)		mm
RISULTATI
σ amm = Tensione ammissibile		N/mmq
pd (in bar) = pressione nel punto d del contenuto		bar
pd (in bar) = pressione totale nel punto d		bar
pd (in MPa megapascal) = pressione totale nel punto d		MPa
r = ri = D/2 = raggio interno del serbatoio		mm
s = spessore TEORICO del serbatoio		mm
S = spessore REALE del serbatoio		mm
De = Diametro esterno		mm
Vf = Volume del fluido		m³
Qf = peso del fluido		N
qf = carico al mm lineare del fluido		N/mm
Vm = Volume del serbatoio		m³
Qm = peso del serbatoio		N
Qt = Qf + Qm = peso Totale		N
q = carico al mm lineare del peso Totale (Qt = Qf + Qm)		N/mm
Ma = Mb = Momento sugli appoggi		N mm
L2 = Lunghezza tra gli appoggi		mm
Me = Momento in mezzeria		N mm
Wf = modulo di resistenza del serbatoio		mm³
σ fmax = Me / We = Tensione max in mezzeria		N / mm²
σ m = pd · r / (2 S) = Tensione m		N / mm²
VERIFICA
σ mt = (σ fmax + σ m) tensione nel punto b		N / mm²
σ n = Tensione sempre in b IMPORTANTE CHE SIA > σ mt		N / mm²
