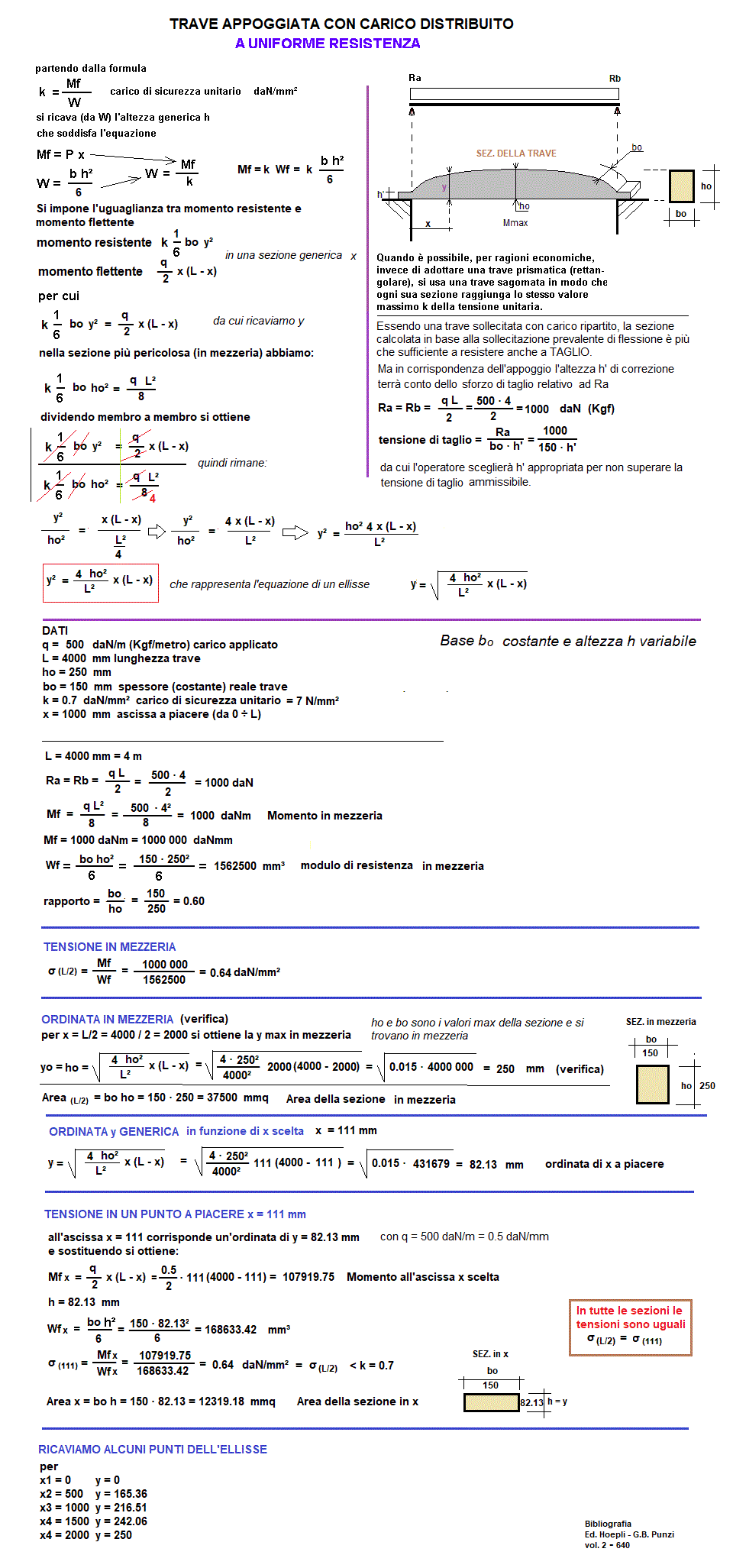

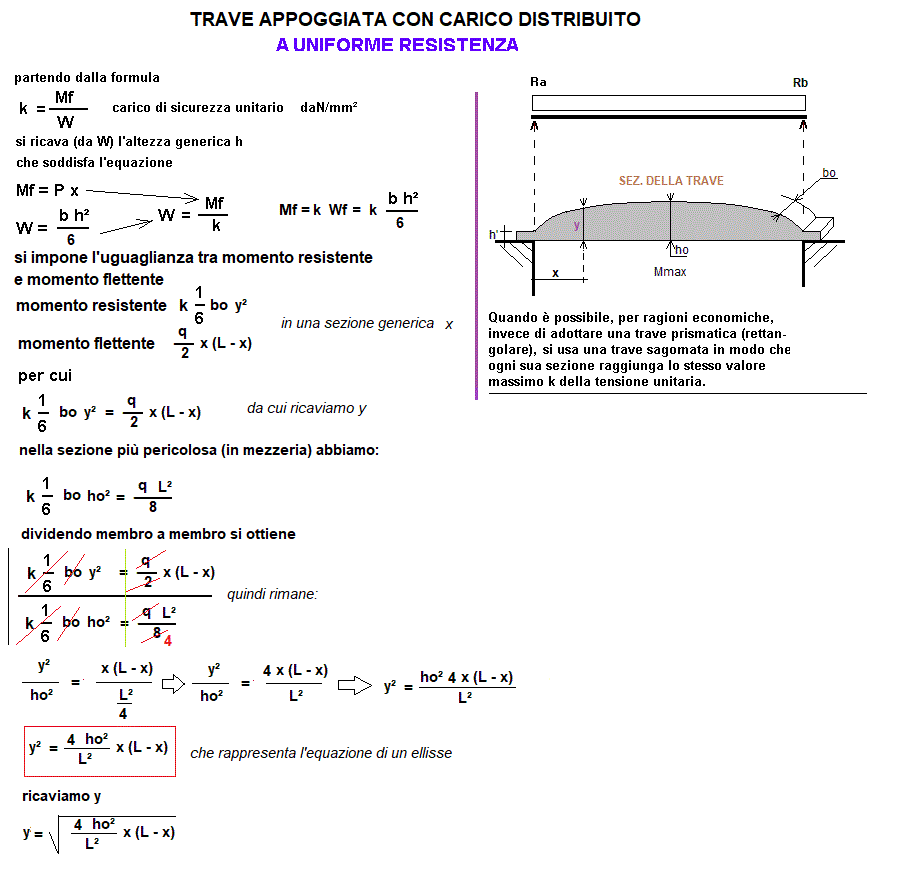

CALCOLO TRAVE APPOGGIATA CON CARICO DISTRIBUITO
CON UNIFORME RESISTENZA
Calcoli statici
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto
q = carico applicato	daN/m (Kgf/metro)
L = lunghezza trave	mm
ho =	mm
bo = spessore (costante) trave	mm
k = carico di sicurezza unitario	daN/mm²	N/mm²
x = ascissa a piacere (da 0 ÷ L)	mm
RISULTATI
Ra = Rb =	daN (Kgf)
Mf = Momento flettente in mezzeria	daNm
Wf = modulo di resistenza in mezzeria	mm³
yo = ordinata in L/2 (max) (verifica)	mm
Area della sezione all'incastro	mmq
rapporto = bo / ho	///
σ max = (< k) Tensione in mezzeria Mf / Wf	daN/mm²
Valori riferiti a x generica
y = ordinata di x scelta (per tracciare l'ellisse per punti)	mm
Mfx = Momento flettente in x	daNm
Wfx = modulo di resistenza in x	mm³
σ x = tensione in x scelto a piacere = Mfx / Wfx	daN/mm²
Area della sezione in x	mm²
1 daN = 1 Kgf
