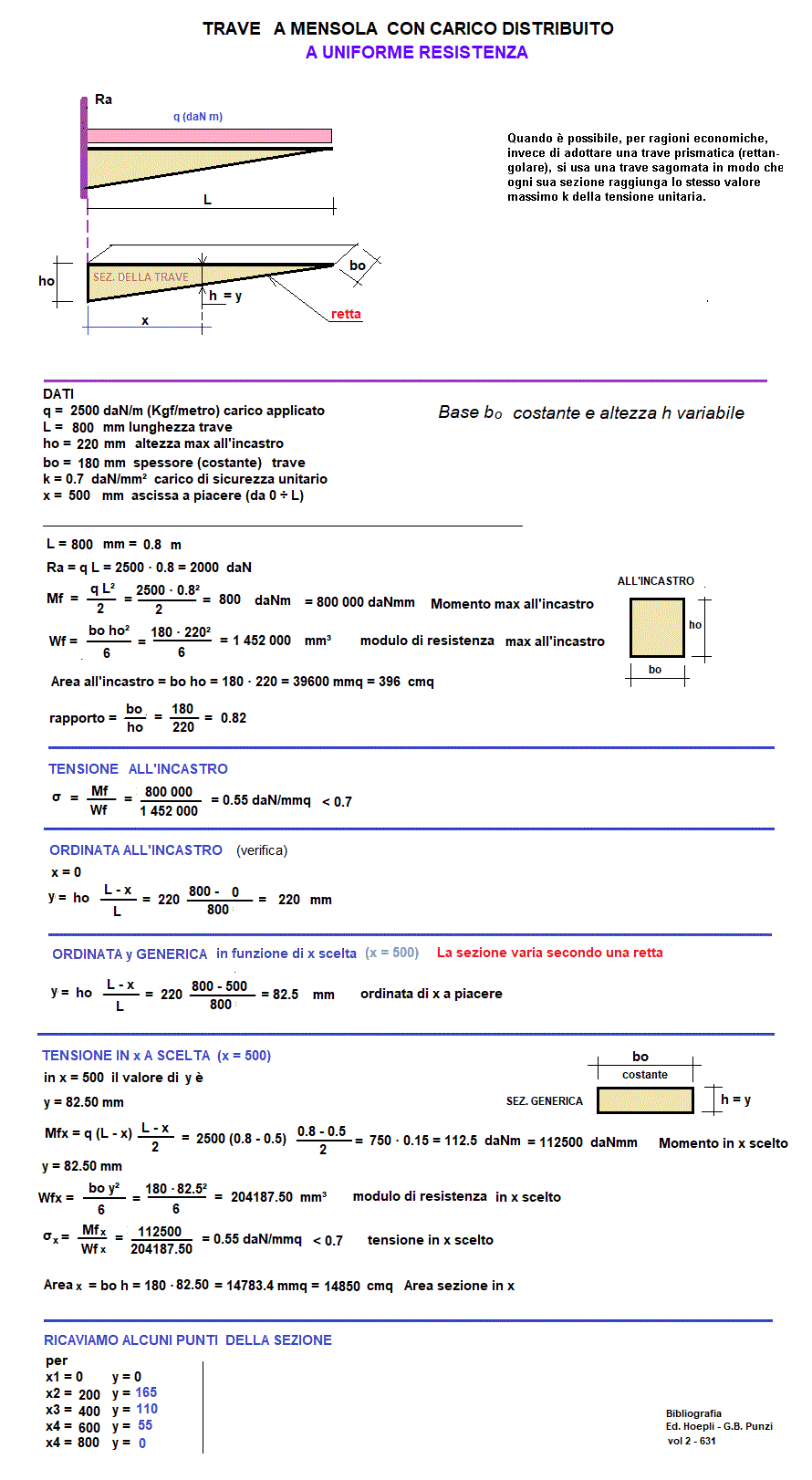

CALCOLO TRAVE A MENSOLA CON CARICO DISTRIBUITO
CON UNIFORME RESISTENZA
Calcoli statici
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto
q = carico applicato	daN/m (Kgf/metro)
L = lunghezza trave a mensola	mm
ho = altezza all'incastro della trave	mm
bo = spessore (costante) trave	mm
k = carico di sicurezza unitario	daN/mm²
x = ascissa a piacere (da 0 ÷ L)	mm
RISULTATI
Ra =	daN (Kgf)
Mf = Momento flettente all'incastro	daNm
Wf = modulo di resistenza all'incastro	mm³
σ max = Mf/Wf (<= k) Tensione all'incastro (e in tutte le sezioni)	daN/mm²
y = ordinata di x scelta (per tracciare la retta per punti)	mm
yo = ordinata all'incastro (max) (verifica)	mm
Area della sezione all'incastro	mmq
rapporto = bo / ho	///
Valori riferiti a x generica
Mfx = Momento flettente in x	daNm
Wfx = modulo di resistenza in x	mm³
σ x = tensione in x = Mfx / Wfx	daN/mm²
Area della sezione in x	mm²
1 daN = 1 Kgf
