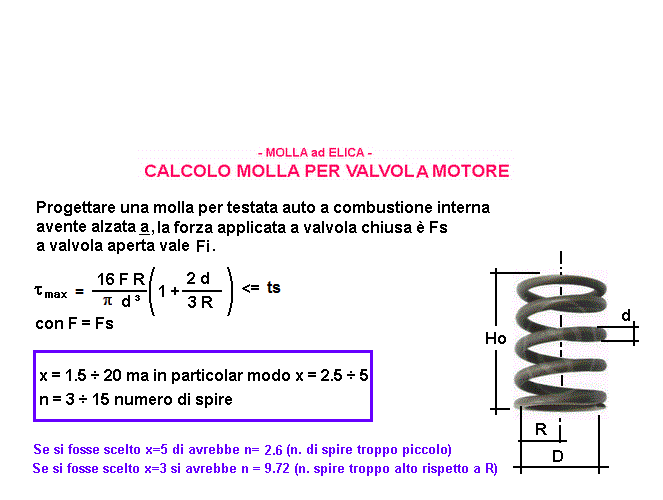

Progetto molla ad elica cilindrica per valvola motore
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
Fs = carico superiore = Kg
Fi = carico inferiore = Kg
alzata = mm
x = R/d valutare con cura dall'operatore ///
G = modulo di elasticità tangenziale Kg/mm2

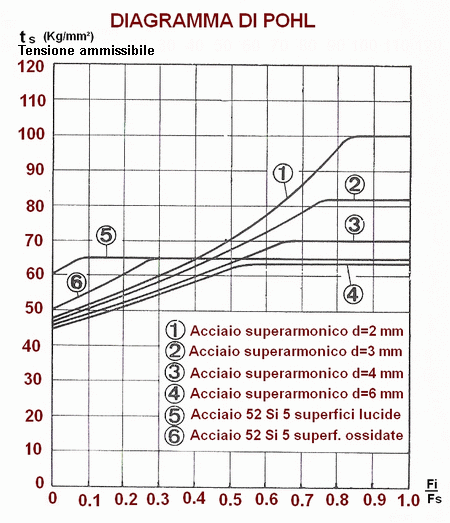

ts = Tensione ammissibile (vedi grafico Pohl) Kg/mm2

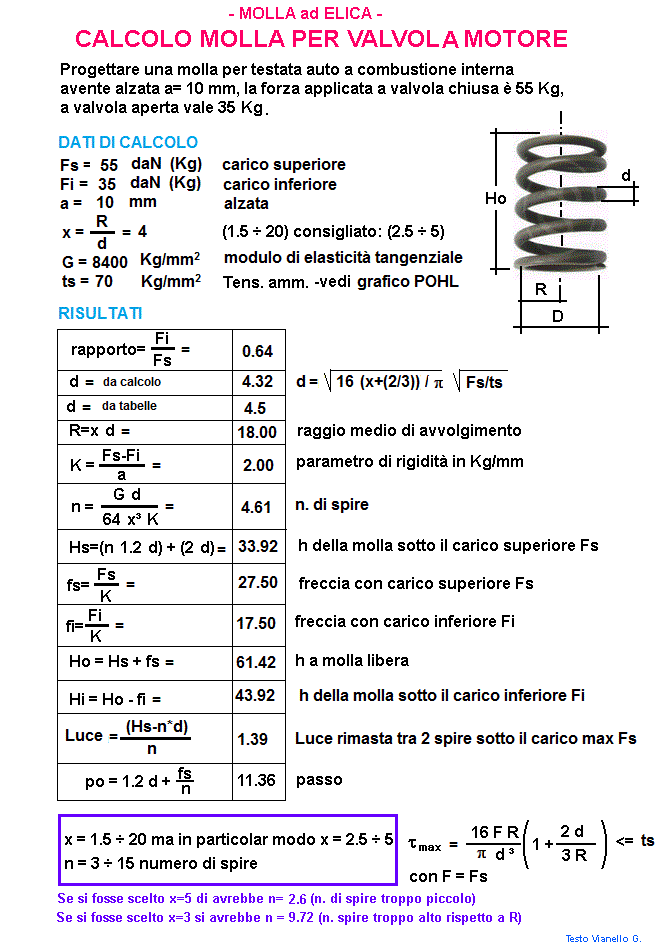

RISULTATI

Rapporto = Fs/Fi = ///
d = diametro da formula mm

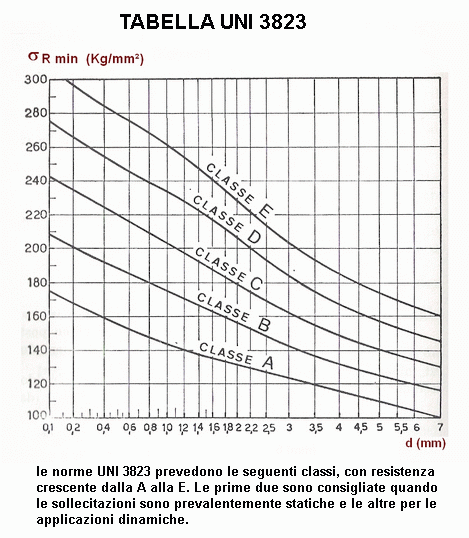

d = diametro unificato mm
D = Diametro medio di avvolgimento mm
K = parametro di rigidità Kg/mm
n = numero spire numero
Hs = h della molla sollecitata da Fs mm
fs = freccia della molla sollecitata da Fs mm
fi = freccia della molla sollecitata da Fi mm
Ho = h della molla libera mm
Hi = h della molla sollecitata da Fi mm
luce rimasta tra 2 spire con pressione di Fs mm
po = passo mm
tensione riscontrata con carico Fs = Kg/mm²
1 daN = 1 Kg
