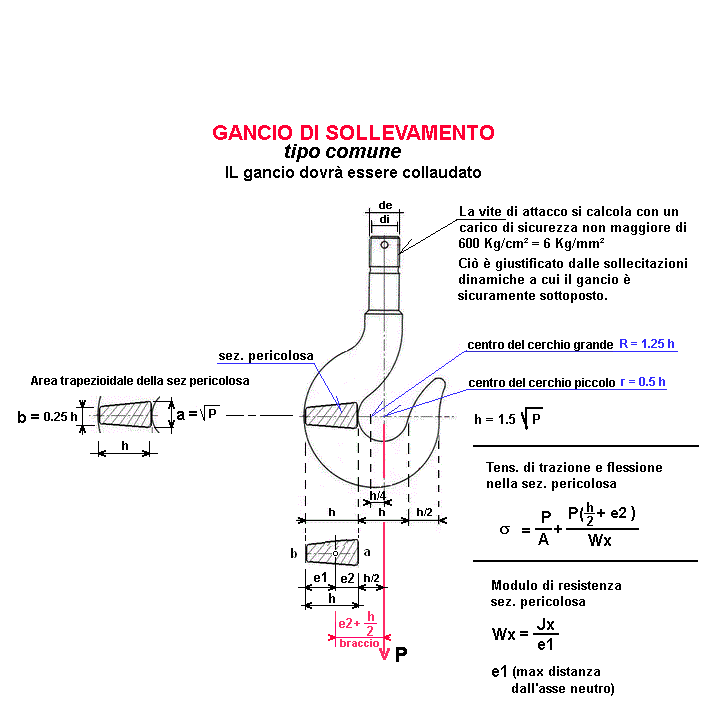

INSERIRE I DATI |
Per i decimali mettere il punto |
| P = carico da verificare |
Kg |
| h = lunghezza sezione pericolosa |
mm |
| di = diametro interno vite |
mm |
| Tensione di sicurezza (<= 600 Kg/cm² = 6 Kg/mm²) = |
Kg/cm² |
RISULTATI |
|
| de = diametro esterno vite |
mm |
| b = base maggiore trapezio = |
mm |
| a = base minore trapezio = |
mm |
| Area trapezio = |
mm² |
| Jx = Momento d'inerzia trapezio (sez. pericolosa) |
mm4 |
| Wx =Modulo di resistenza (sez. pericolosa) |
mm3 |
| e1 = distanza del baricentro del trapezio |
mm |
| e2 = distanza del baricentro del trapezio |
mm |
| Tens. solo di trazione della sez. pericolosa = P/Area trapezio = |
Kg/cm² |
| Tens. solo di trazione nel gambo filettato (di) = P/Area gambo = |
Kg/cm² |
| tensione solo di flessione nella sez. pericolosa = |
Kg/cm² |
| Tens. di trazione e flessione nella sez. pericolosa = |
Kg/cm² |
| 1 daN = 1 Kg |  |
