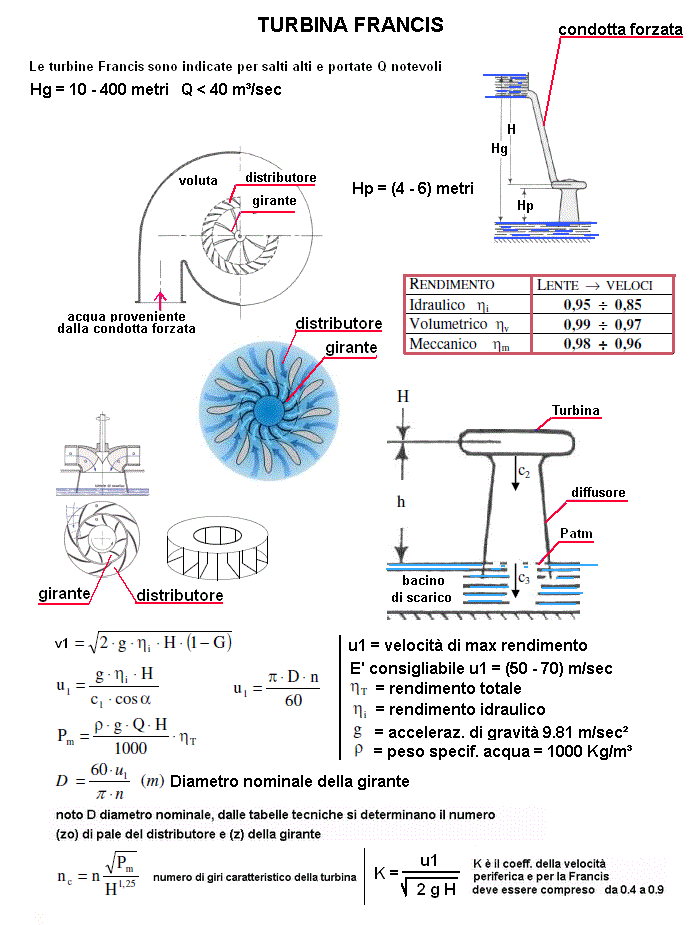

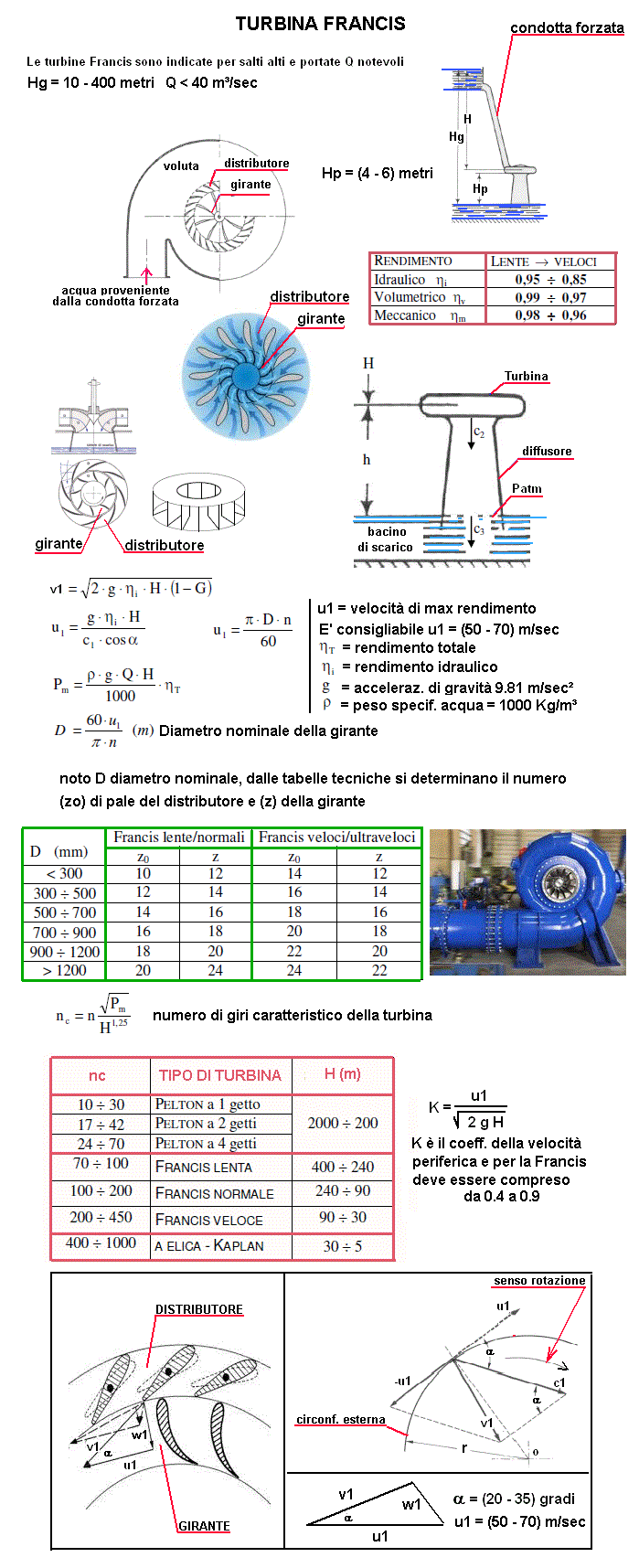

TURBINA FRANCIS


* * *



OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali usare il punto
H = salto netto (tolte le perdite) (H da 10 a 400 m) = m
Q = portata < 40 m3/s m³/sec
i = rendimento idraulico (varia da 0.85 a 0.95)= ///
t = rendim. totale (da 0.8 a 0.9)= ///
n = numero di giri giri
= angolo di ingresso (varia da 20° a 35°)= gradi
Gr = Grado di reazione (varia da 0.3 a 0.8) = ///

RISULTATI

v1 = Velocità di efflusso = m/sec
S = sezione di efflusso =
u1 = velocità periferica = m/sec
w1 = velocità relativa di ingresso = mm
nc = numero caratteristico dei giri (70 < nc < 200) ///
D = diametro esterno della girante = 60 u1/( n) = m
Pm = Potenza in CV = t 1000 Q H/75 = CV
Potenza in KW (1KW = 1000 W oppure 1CV = 0.736 KW) KW
K = coeff. velocità periferica (varia da 0.45 a 0.9) = KW
