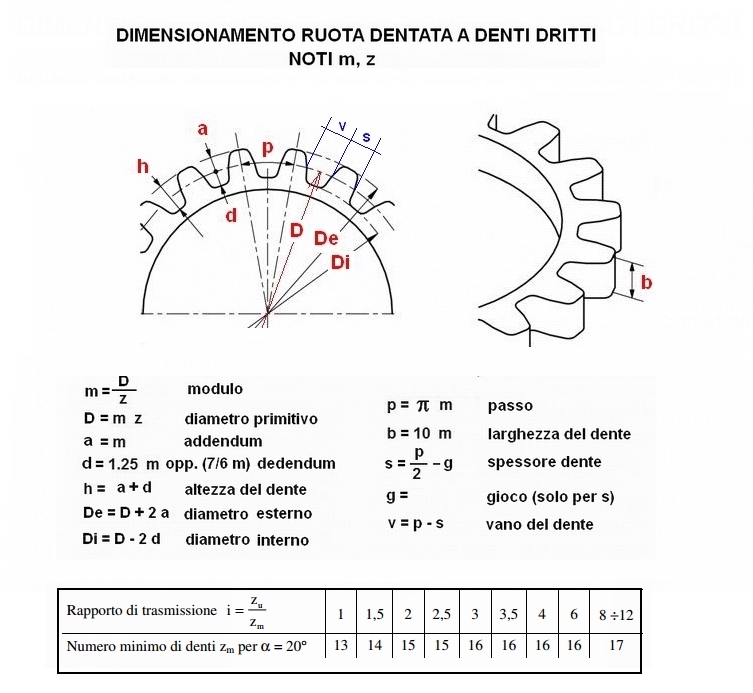

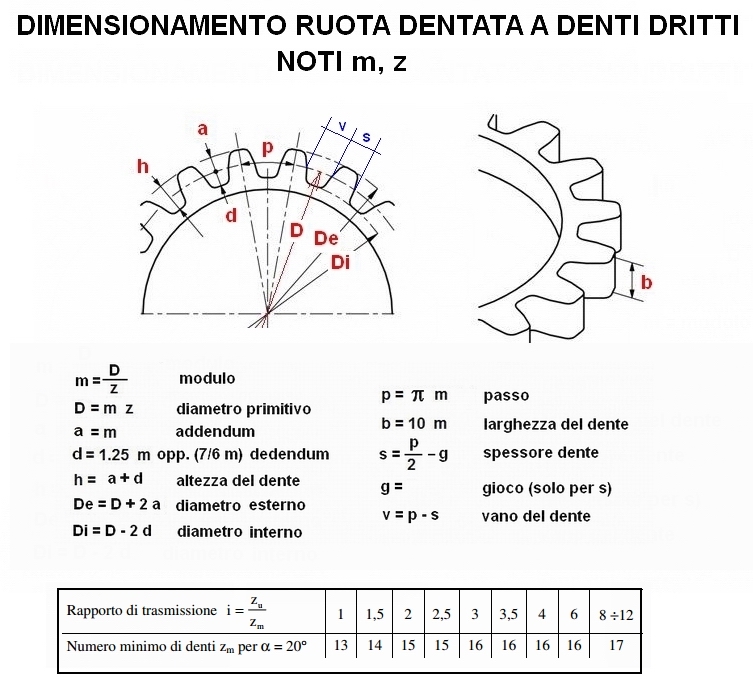

DIMENSIONARE RUOTA NOTI m, z
Calcoli Ingranaggi
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto
m = modulo =	mm
z = N° denti	N°
g = gioco (verrà sottratto allo spessore del dente)	mm
RISULTATI
D = Diametro primitivo =	mm
a = m = addendum	mm
d = 7/6 m = dedendum	mm
h = a + d = altezza del dente =	mm
De = D + 2 a = Diametro esterno =	mm
Di = D - 2 d = Diametro interno =	mm
p = m = passo	mm
b = (8 ÷ 10) m = larghezza del dente =	mm
s = p/2 - g = spessore del dente =	mm
v = p - s = vano del dente =	mm
1 daN = 1 Kg
