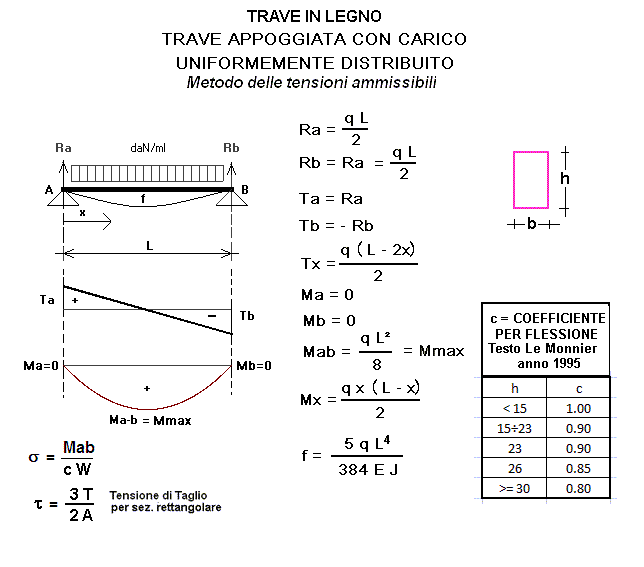

TRAVE APPOGGIATA CON CARICO UNIFORME
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
q = sovraccarico + peso proprio = daN/ml
L = lunghezza trave = cm
h = altezza sezione trave = cm
b = larghezza sezione trave = cm
E = modulo di elasticità = daN/cm²
f ammissibile = L / cm
Tensione ammissibile = daN/cm²
amm = Tensione ammissibile a Taglio = daN/cm²
x = (0,00 < x < L) = cm

RISULTATI

c = coefficiente per flessione = ///
J = momento d'inerzia = cm4
W = modulo di resistenza = cm3
Ra = Rb = q L/2 = daN
Ma = Mb = 0 = daNm
Mab = q L²/8 = daNm
Mx = q x (L - x ) /2= daNm
Tx = q (L - 2 x) /2 = daN
Ta = - Tb = q L/2 = daN
Tb = daN
A-B = tensione riscontrata in mezzeria = Ma-b/W = daN/cm²
= Tensione di Taglio riscontrata = daN/cm²
f = freccia riscontrata in mezzeria = 5 q L4/384 E J = cm
nel punto x la freccia vale = cm
freccia ammissibile = cm
1 daN = 1 Kg
