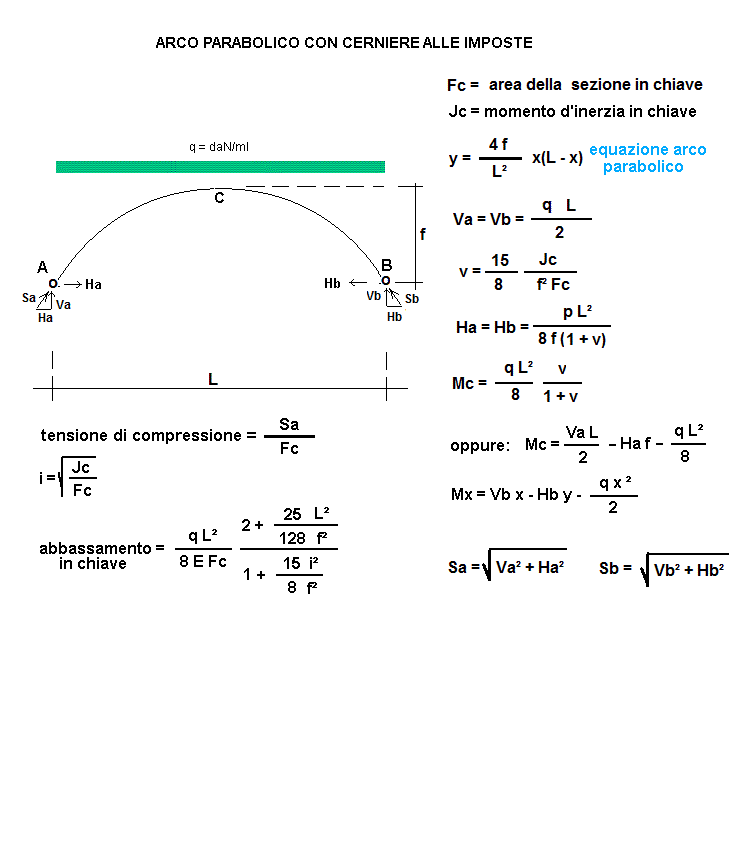

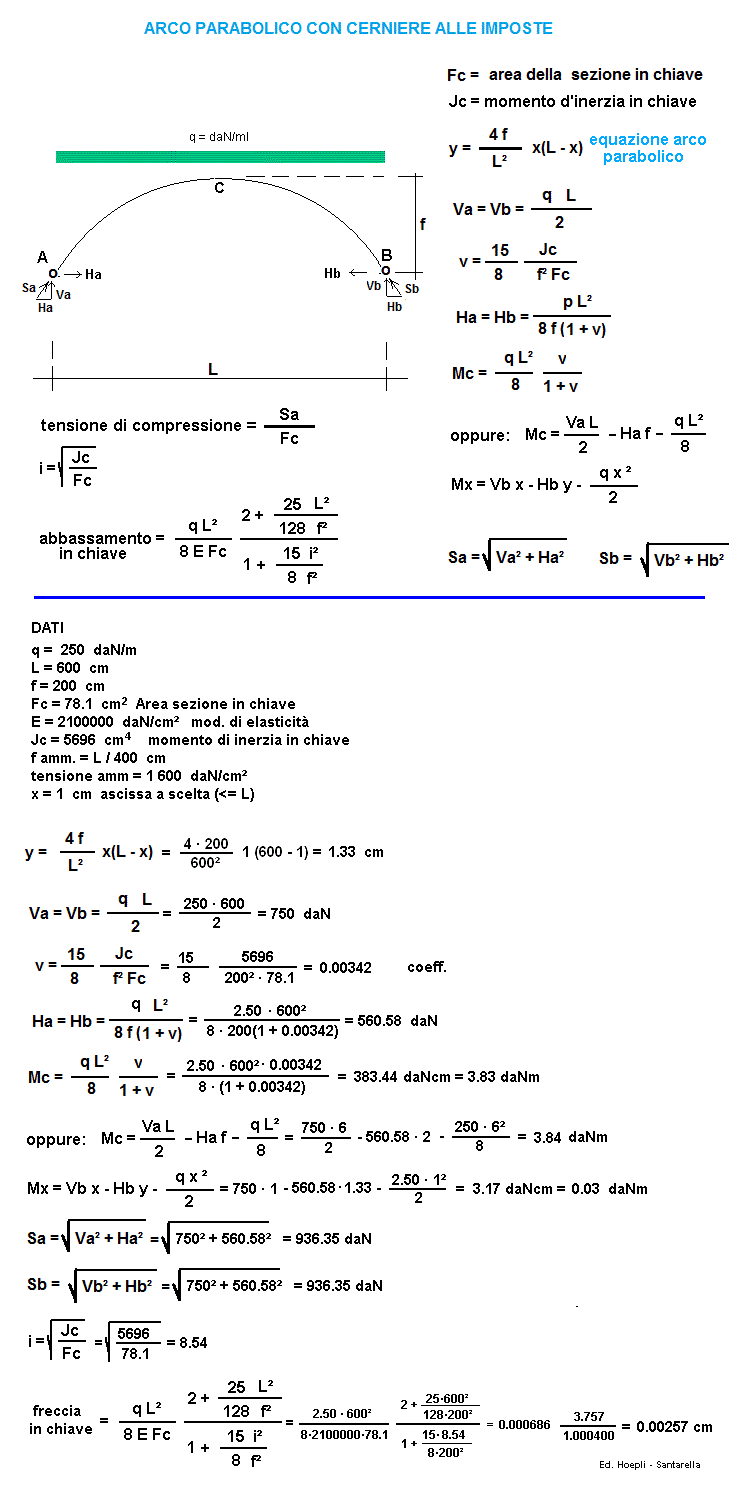

ARCO PARABOLICO CON CERNIERE ALLE IMPOSTE

Telai
* * *



OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali mettere il punto
q = daN/m
L = luce cm
f = cm
Fc = Area sezione in chiave cm2
E = mod. di elasticità = daN/cm²
Jc = momento di inerzia in chiave = cm4
f amm. = L / cm
tensione amm = daN/cm²
x = ascissa a scelta (<= L) cm

RISULTATI

y = ordinata di x cm
v = coeff. ///
Va = Vb = daN
Ha = Hb = daN
Mc = daNm
Mx = daNm
Sa = daN
Sb = daN
Tens. compressione riscontrata in A = B = Sa/Fc daN/cm²
abbassamento = cm
abbassamento ammissibile = cm
i = ///
1 daN = 1 Kg
