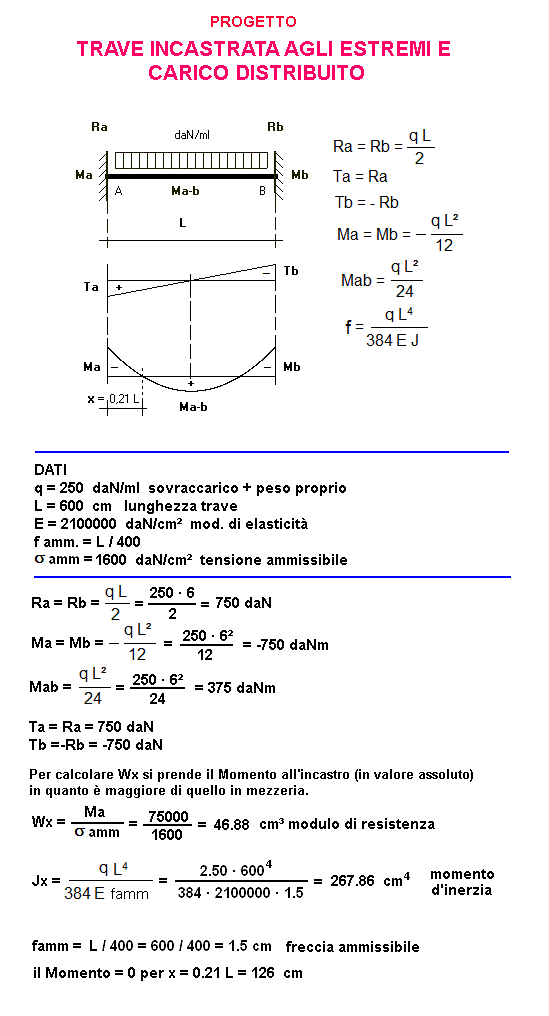

Progetto trave incastrata con carico uniformemente distribuito
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali mettere il punto
q = sovraccarico + peso proprio = daN/ml
L = lunghezza trave = cm
E = mod. di elasticità = daN/cm²
f amm. = freccia ammissibile = L / cm
σ amm = tensione ammissibile = daN/cm²

RISULTATI

Ra = Rb = q L/2 = daN
Ma = Mb = - q L²/12 = daNm
Mab = q L²/24 = daNm
Ta = Ra = daN
Tb =-Rb = daN
Wx = modulo di resistenza = cm³
Jx = momento d'inerzia cm4
famm = freccia ammissibile = cm
per (x = 0.21· L) il Momento = 0 cm
1 daN = 1 Kgf
