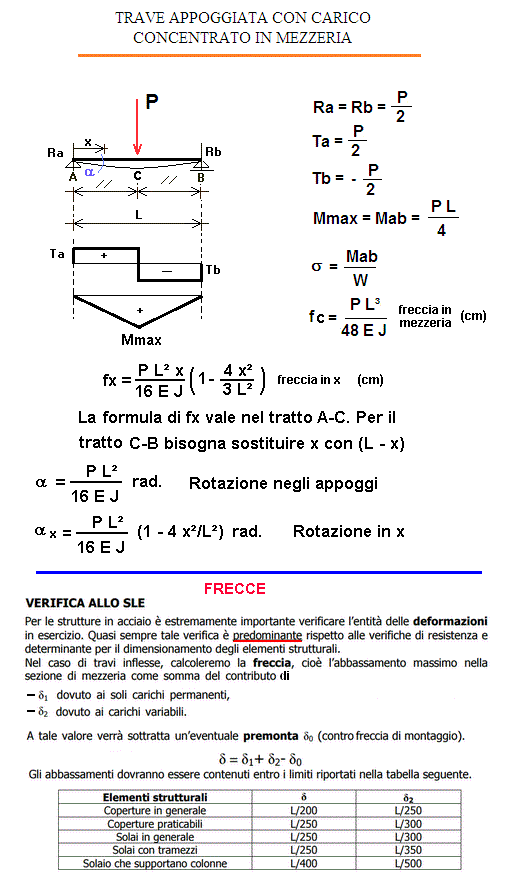

TRAVE APPOGGIATA CON CARICO CONCENTRATO IN MEZZERIA
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
P = carico applicato = daN
L = lunghezza trave = cm
J = momento inerzia = cm4
W = modulo di resistenza = cm³
E = modulo di elasticità = daN/cm²
f ammissibile = L / cm
σ amm = Tensione ammissibile = daN/cm²
x = ascissa nel punto x a scelta (x <= L) cm

RISULTATI

Ra = Rb = P/2 = daN
Mmax = Mab = P L /4 = daNm
Ta = P/2 = daN
Tb = - Ta = daN
σ = tensione riscontrata = Mab/W = daN/cm²
f = freccia riscontrata = P L³/48 E J = cm
freccia ammissibile = cm
fx = freccia in x = cm

Rotazioni

alfa = rotazione negli appoggi gradi
alfa x = rotazione in x a scelta gradi
1 daN = 1 Kg
