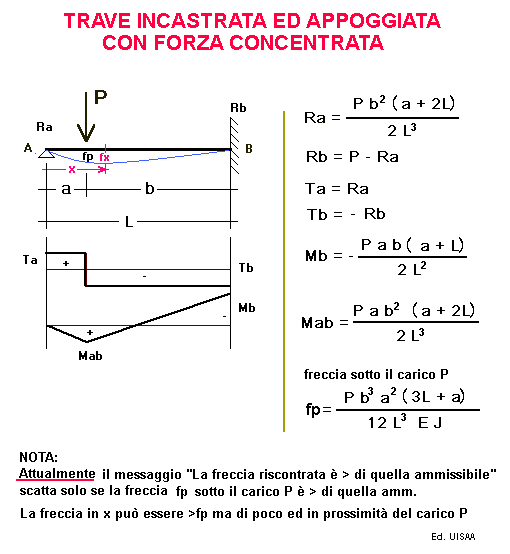

TRAVE INCASTRATA ED APPOGGIATA CON FORZA CONCENTRATA
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
P = carico applicato = daN
L = lunghezza trave = cm
a = cm
J = momento inerzia = cm4
W = modulo di resistenza = cm³
E = modulo di elasticità = daN/cm²
f ammissibile = L / cm
Tensione ammissibile = daN/cm²
x = (x<=L) cm

RISULTATI

b = L - a = cm
Ra = P b² (a + 2 L) / 2 L³= daN
Rb = P - Ra = daN
Mb= - P a b (a + L) / 2 L²= daNm
Mab = P a b² (a + 2 L) / 2 L³= daNm
Ta = Ra = daN
Tb = - Rb = daN
σ B = tensione riscontrata in B = Mb/W = daN/cm²
σ A-B = tensione riscontrata in A-B = Mab/W = daN/cm²
f = freccia riscontrata sotto il carico = P b³ a² (3 L + a)/E J 12 L³ = cm
freccia ammissibile = cm
fx = freccia riscontrata in x cm
1 daN = 1 Kgf
