TRAVE RETICOLARE

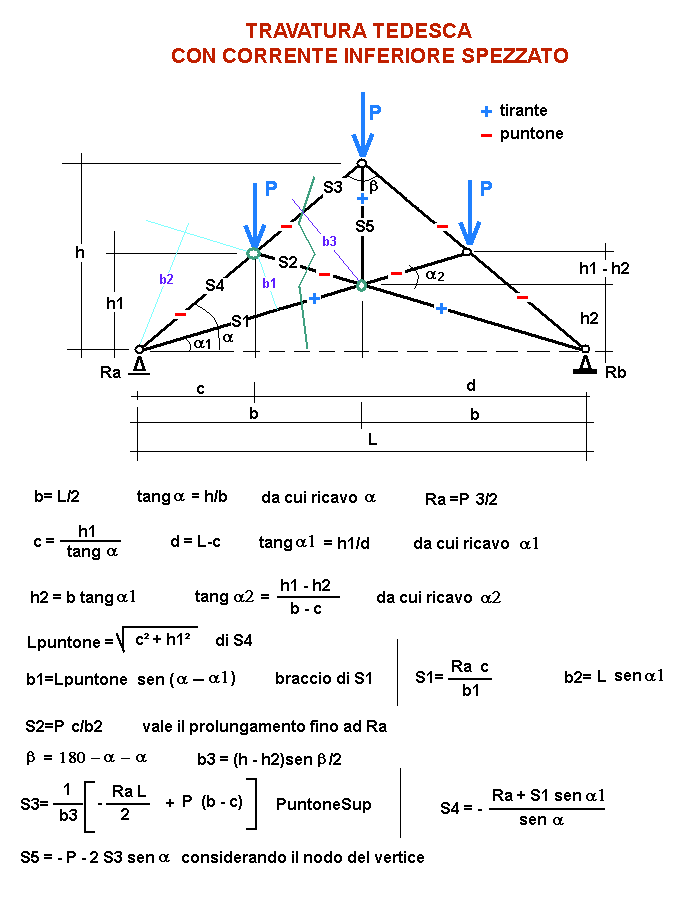

TRAVATURA TEDESCA CON CORRENTE INFERIORE SPEZZATO

Schemi statici
* * *



OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali mettere il punto
P = daN
L = cm
h = cm
h1 = cm

RISULTATI

b = cm
alfa = gradi
alfa1 = gradi
alfa2 = gradi
Ra = Rb = reazioni daN
c = cm
d = cm
h2 = cm
S1 = tirante daN
S2 = puntone daN
S3 = puntone daN
S4 = puntone daN
S5 = tirante daN
b1 = cm
b2 = cm
b3 = cm
beta = gradi
1 daN = 1 Kg
