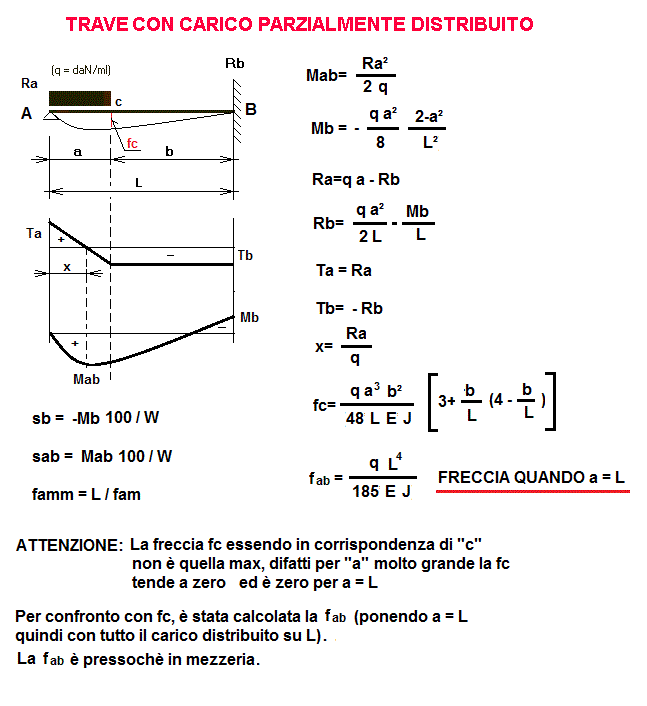

TRAVE A APPOGGIATA ED INCASTRATA CON CARICO UNIFORME E PARZIALE
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

q = sovraccarico + pp. = daN/ml
L = lunghezza trave = cm
a = cm
J = mom. inerzia = cm4
W = mod. di resistenza = cmc
E = mod. di elasticità = daN/cm²
f amm. = L / cm
tensione amm = daN/cm²

RISULTATI

b = L - a = cm
Ra = daN
Rb = daN
Ta = daN
Tb = daN
Mb = daNm
Mab = daNm
x = cm
tensione riscontrata in B = Mb/W = daN/cm²
tensione riscontrata in A-B = Mab/W = daN/cm²
fc = freccia riscontrata in c = cm
per a = L si ha la freccia fab in mezzeria = cm
freccia ammissibile = cm
1 daN = 1 Kg
