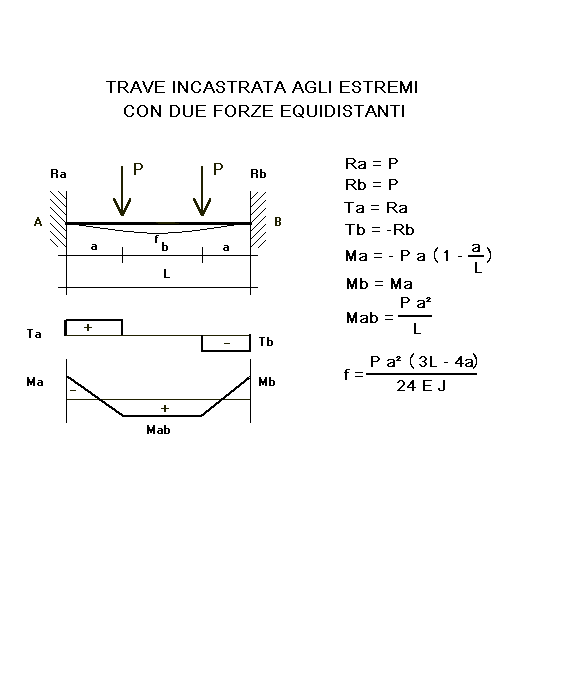

TRAVE INCASTRATA CON DUE CARICHI UGUALI
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
P = carico applicato = daN
L = lunghezza trave = cm
a = cm
J = momento inerzia = cm4
W = modulo di resistenza = cm³
E = modulo di elasticità = daN/cm²
f ammissibile = L / cm
Tensione ammissibile = daN/cm²

RISULTATI

b = L -2 a = cm
Ra = Rb = P = daN
Rb = daN
Ma = Mb = - P a ( 1 - a / L ) = daNm
Mab = P a ² / L = daNm
Ta = Ra = daN
Tb = - Rb = daN
σ B = tensione riscontrata agli incastri A e B = Ma/W = daN/cm²
σ A-B = tensione riscontrata in mezzeria A-B = Mab/W = daN/cm²
f = P a ² ( 3 L - 4 a ) /24 E J = freccia max riscontrata = cm
freccia ammissibile = cm
1 daN = 1 Kgf
