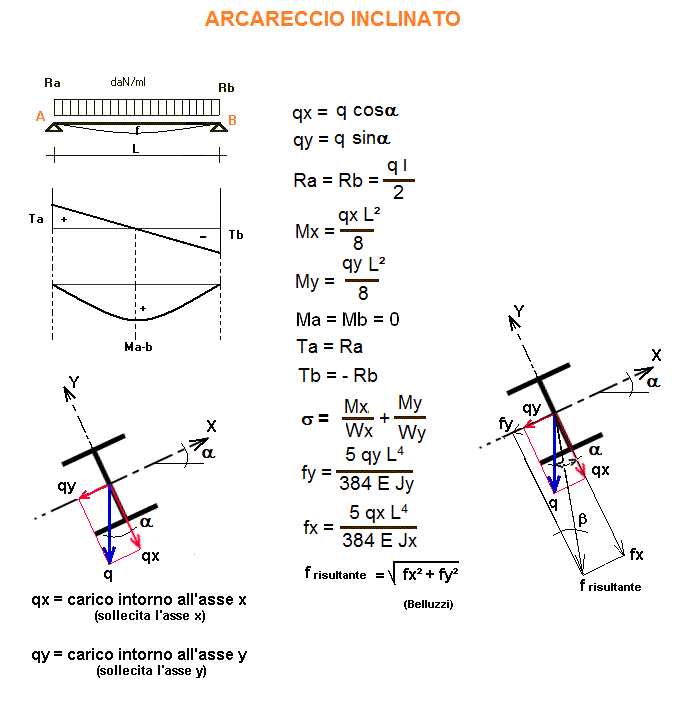

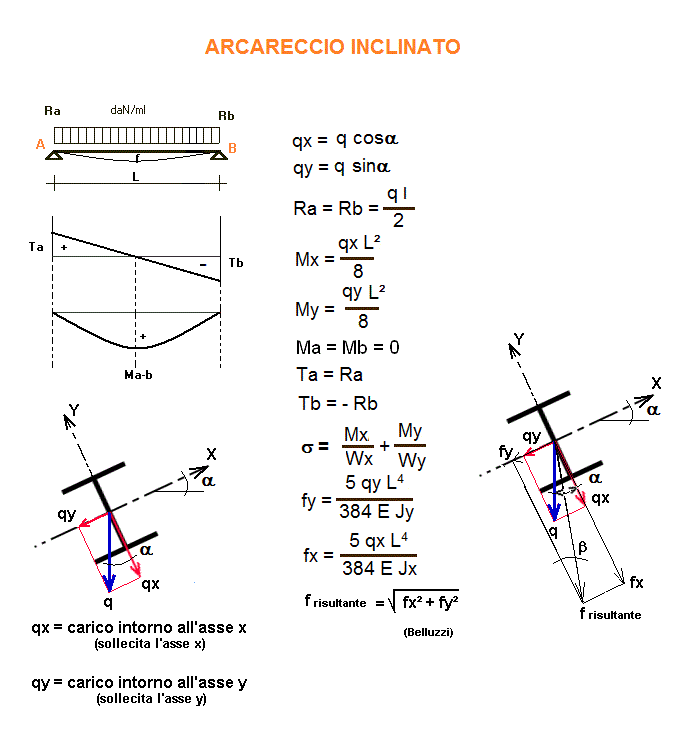

verifica ARCARECCIO -travi - flessione deviata -
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
q = sovraccarico + peso proprio = daN/m
L = lunghezza trave = cm
a = inclinazione profilo della sezione = gradi
Jx = Momento inerzia intorno all'asse x= cm4
Jy = Momento inerzia intorno all'asse y = cm4
Wx = modulo di resistenza = cm³
Wy = modulo di resistenza = cm³
E = modulo di elasticità = daN/cm²
f ammissibile = L / cm
Tensione ammissibile = daN/cm²

RISULTATI

sen a = ///
cos a = ///
qx = q cos a = daN/m
qy = q sin a = daN/m
Ra = Rb = q l/2 = daN
Rb = Ra = daN
Mx = qx L²/8 = daNm
My = qy L²/8 = daNm
Ta = Ra = daN
Tb = - Rb = daN
σ = tensione Max riscontrata = Mx/Wx + My/Wy = daN/cm²
f = freccia riscontrata (solo flessione retta di q) = cm
fx = 5 qx L4 /384 E Jx = cm
fy = 5 qy L4 /384 E Jy = cm
freccia risultante = cm
freccia ammissibile = cm
b = gradi
1 daN = 1 Kgf
