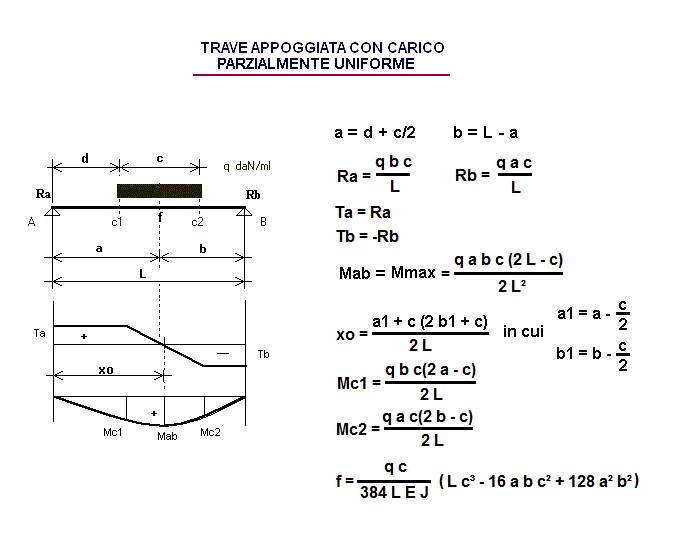

TRAVE APPOGGIATA CON CARICO PARZIALMENTE UNIFORME
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
q = sovraccarico = daN/m
L = lunghezza trave = cm
c = cm
d = cm
J = momento inerzia = cm4
W = modulo di resistenza = cm³
E = modulo di elasticità = daN/cm²
f ammissibile = L / cm
Tensione ammissibile = daN/cm²

RISULTATI

a = cm
b = cm
Ra = q b c / L = daN
Rb = q a c / L = daN
Mmax = (in xo) daNm
Mc1 = q b c (2 a - c) / 2 L = daNm
Mc2 = q a c (2 b - c) / 2 L = daNm
Ta = Ra = daN
Tb = - Rb = daN
sB = tensione riscontrata = Mab/W = daN/cm²
f = freccia riscontrata a metà carico = cm
freccia ammissibile = cm
xo = (dove c'è Mmax) cm
1 daN = 1 Kgf
