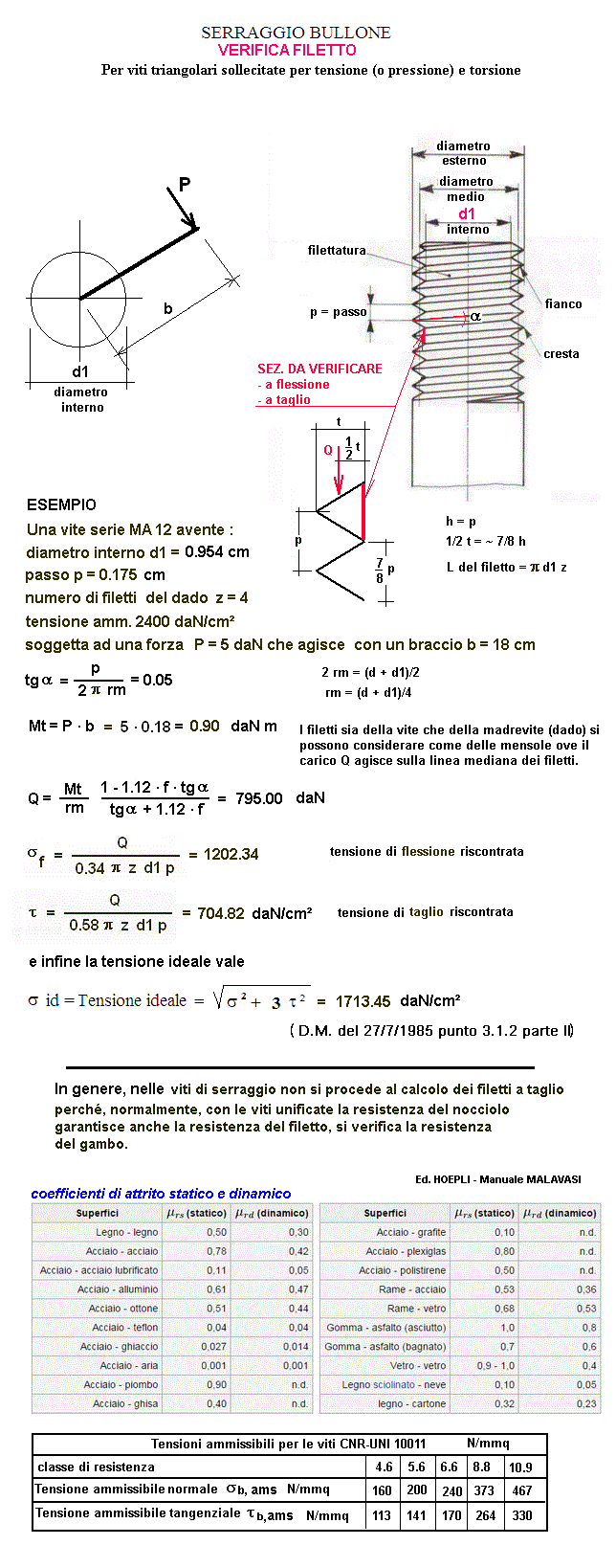

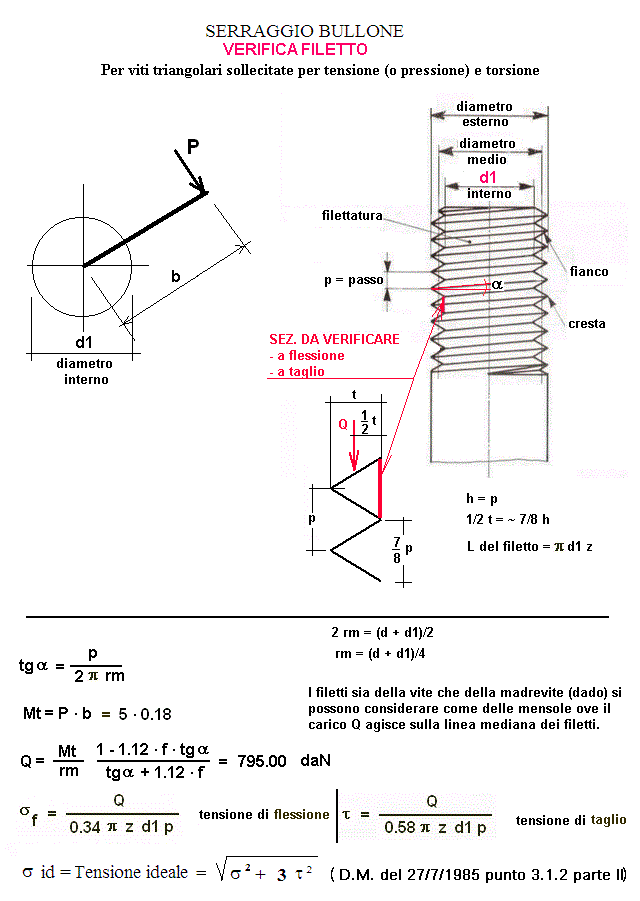

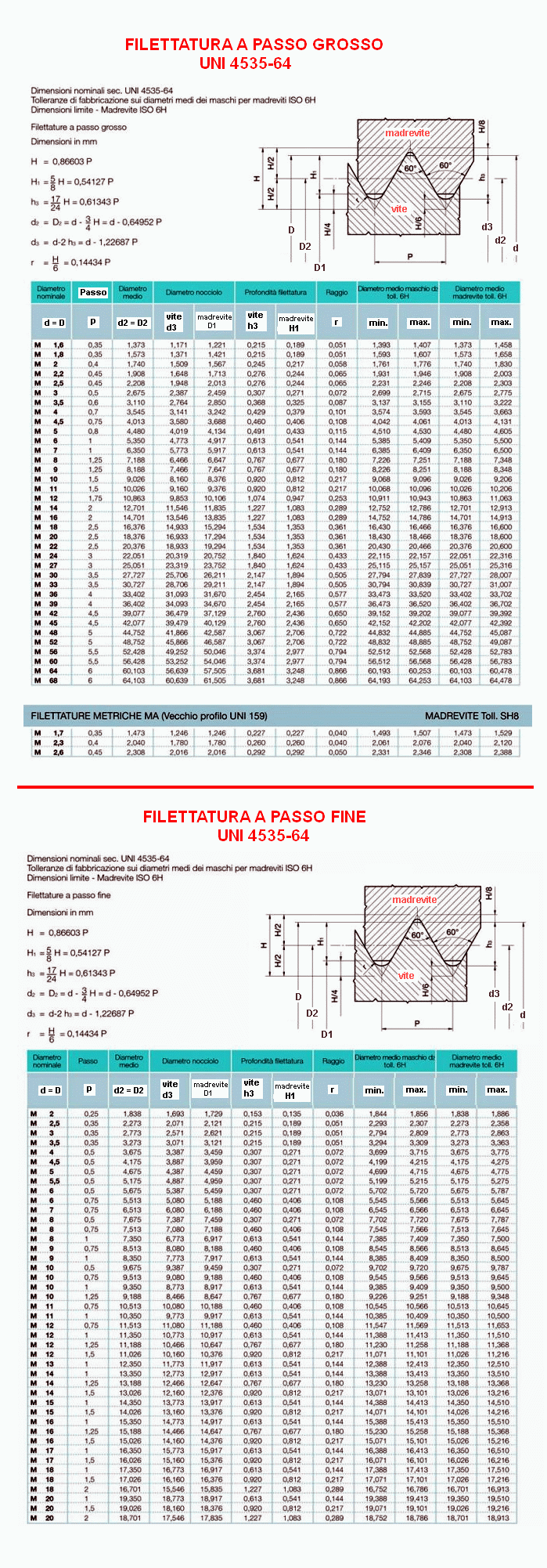

VERIFICA FILETTO DELLA VITE (tensione e torsione)

* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali usare il punto
P = sforzo applicato all'impugnatura della chiave = daN (Kg)
b = lunghezza braccio della chiave = cm
d = diametro vite (diam. esterno) cm
d1 = diametro interno della vite cm
p = passo del filetto= cm
f = coefficiente d'attrito (0.14 ÷ 0.15) = ///
z = n. filetti in presa cm
tensione ammissibile = daN/cm²

RISULTATI

rm = raggio medio = cm
Tang alfa = ///
alfa = gradi
Q = sforzo sul filetto = daN
Mt (in Kg x m) = daNm
Mt (in Newton x m) = Nm
Tensione di flessione sul filetto = daN/cm²
Tensione di taglio sul filetto = daN/cm²
Tensione ideale riscontrata sul filetto daN/cm²
1 daN = 1 Kg
