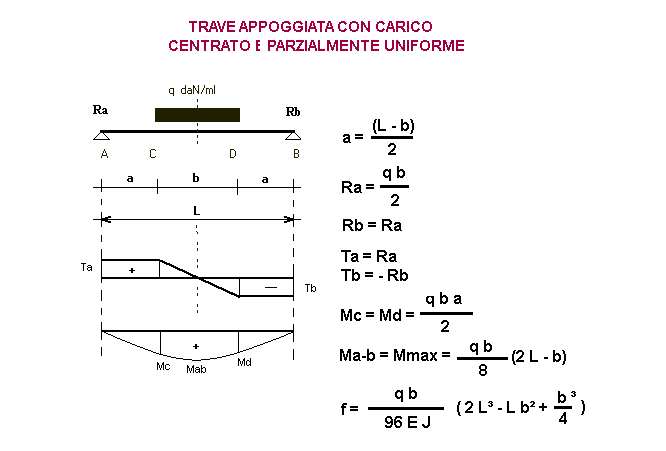

TRAVE APPOGGIATA CON CARICO CENTRATO E PARZIALMENTE UNIFORME
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
q = sovraccarico = daN/ml
L = lunghezza trave = cm
b = cm
J = momento inerzia = cm4
W = modulo di resistenza = cm³
E = modulo di elasticità = daN/cm²
f ammissibile = L / cm
Tensione ammissibile = daN/cm²

RISULTATI

a = (L - b)/2 = cm
Ra = q b / 2 = daN
Rb = Ra = daN
Ma = Mb = daNm
Mc = Md = q b a/2 = daNm
Ma-b = Mmax = q b/8 (2 L - b) = daNm
Ta = Ra = daN
Tb = - Rb = daN
σ C = tensione riscontrata in C = Mc/Wx = daN/cm²
σ A-B = tensione riscontrata in mezzeria = Ma-b/Wx = daN/cm²
f = freccia riscontrata in mezzeria = q b ( 2 L³ - L b² + b ³/4)/96 E J = cm
freccia ammissibile = cm
1 daN = 1 Kgf
