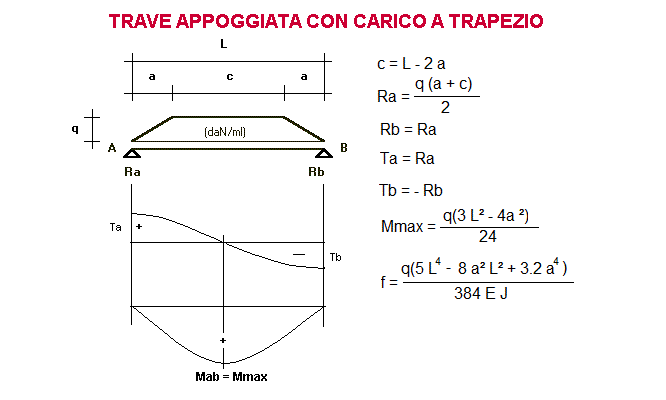

TRAVE APPOGGIATA CON CARICO A TRAPEZIO
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali mettere il punto
q = sovraccarico = daN/ml
L = lunghezza = cm
a = cm
J = mom. inerzia = cm4
W = mod. di resistenza = cmc
E = mod. di elasticità = daN/cm²
f amm. = L / cm
tensione amm = daN/cm²

RISULTATI

c = L - 2 a = cm
Ra = q (a + c)/2 = daN
Rb = Ra = daN
Ma-b = q(3 L² - 4a ²)/24 = daNm
Ta = Ra = daN
Tb = - Rb = daN
σ AB = tensione riscontrata = Mab/W = daN/cm²
f = freccia riscontrata = cm
freccia ammissibile = cm
1 daN = 1 Kgf
