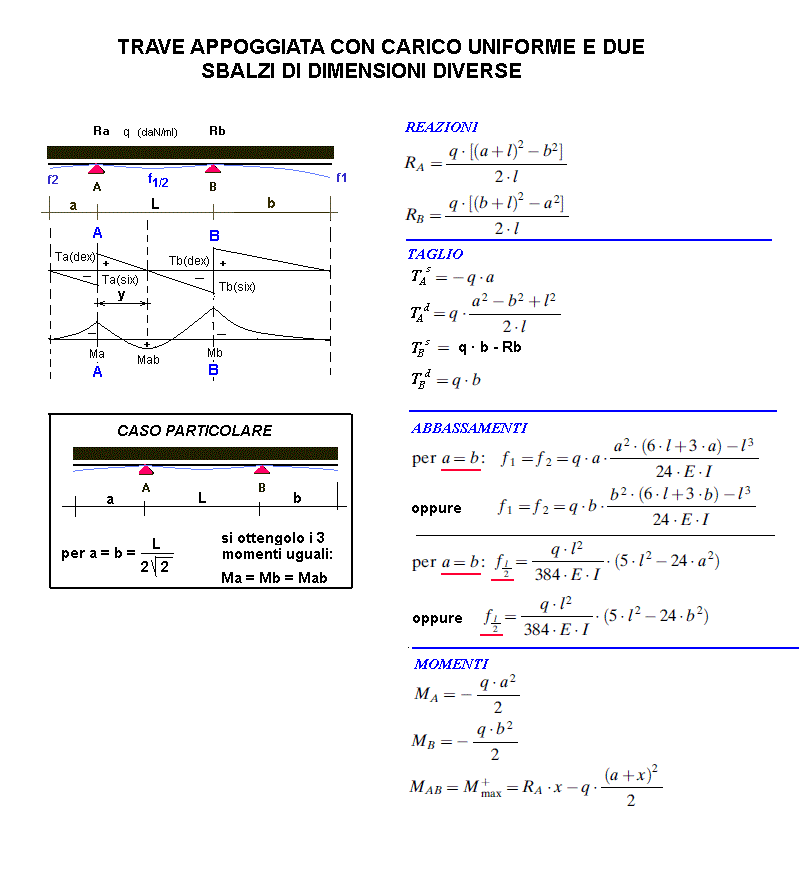

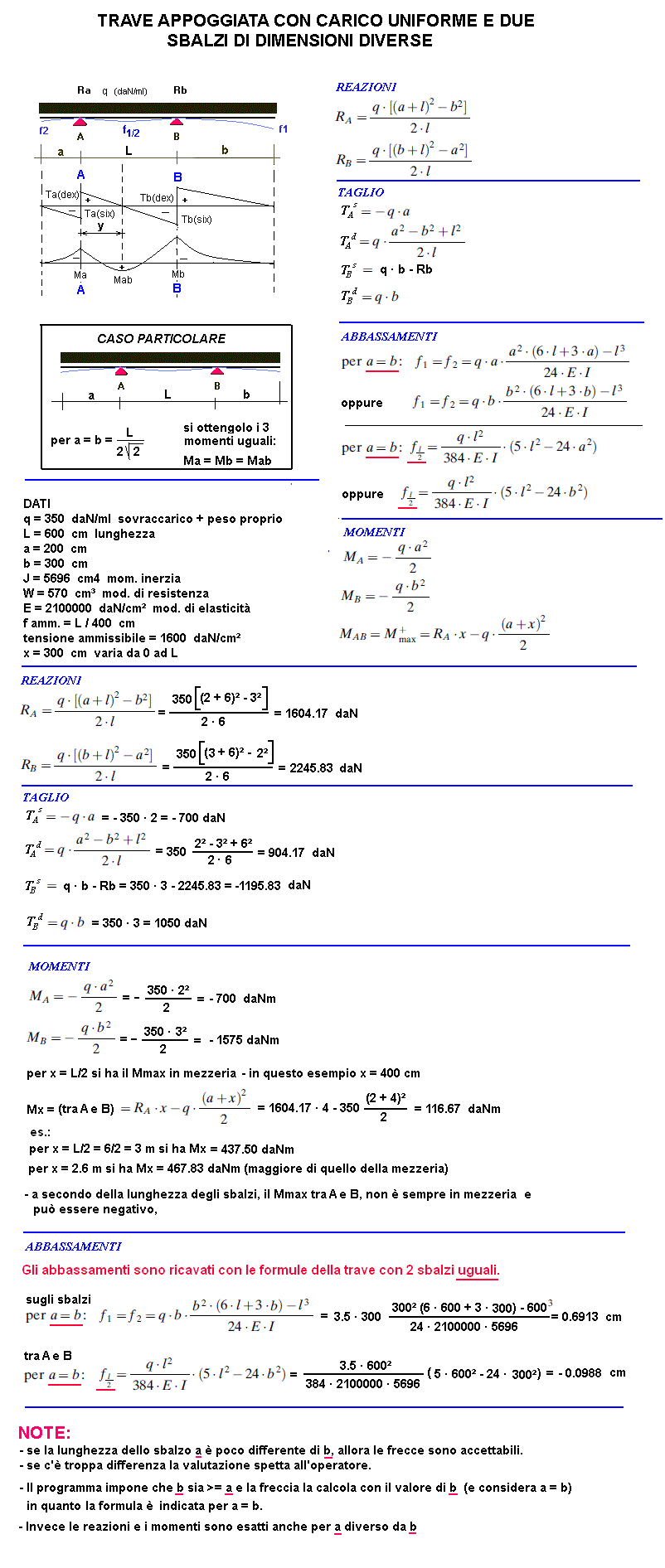

Trave appoggiata con carico uniforme e 2 sbalzi disuguali
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
q = sovraccarico + peso proprio =
daN/ml
L = lunghezza Trave tra gli appoggi
cm
a =
cm
b =
cm
J = mom. inerzia =
cm
4
W = mod. di resistenza =
cm³
E = mod. di elasticità =
daN/cm²
f amm. = L /
cm
tensione ammissibile =
daN/cm²
x = varia da 0 ad L
cm
RISULTATI
Ra =
daN
Rb =
daN
Ta(six) =
daN
Ta(dex) =
daN
Tb(six) =
daN
Tb(dex) =
daN
Ma =
daNm
Mb =
daNm
Mx = Momento tra A e B (per x diverso da L/2 è circa il max)
daNm
tensione riscontrata in A = Ma/W =
daN/cm²
tensione riscontrata in B = Mb/W =
daN/cm²
tensione riscontrata in A-B = Mab/W =
daN/cm²
f1 = f2 = freccia riscontrata sugli sbalzi A e B -
SOLO SE a = b
cm
freccia ammissibile sullo sbalzo (con a = b)
cm
f
1/2
= freccia riscontrata in L/2
SOLO SE a = b
cm
freccia ammissibile in mezzeria =
cm
y = ordinata ove il taglio = 0 ed Mx = Mmax (tra A-B)
cm
1 daN = 1 Kgf
