INSERIRE I DATI |
Per i decimali mettere il punto |
| P = carico applicato = |
daN |
| L = lunghezza trave = |
cm |
| a = |
cm |
| J = momento inerzia = |
cm4 |
| W = modulo di resistenza = |
cm³ |
| E = modulo di elasticità = |
daN/cm² |
| f ammissibile = L / |
cm |
| Tensione ammissibile = |
daN/cm² |
| x = ascissa x a piacere (x< = L) |
cm |
RISULTATI |
|
| b = L - a = |
cm |

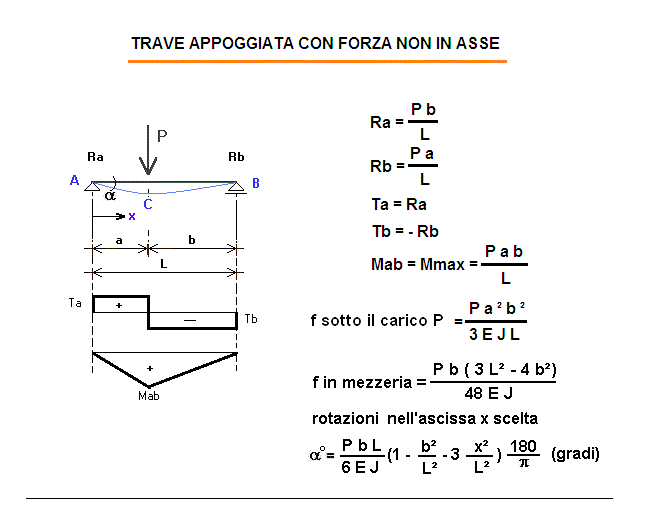

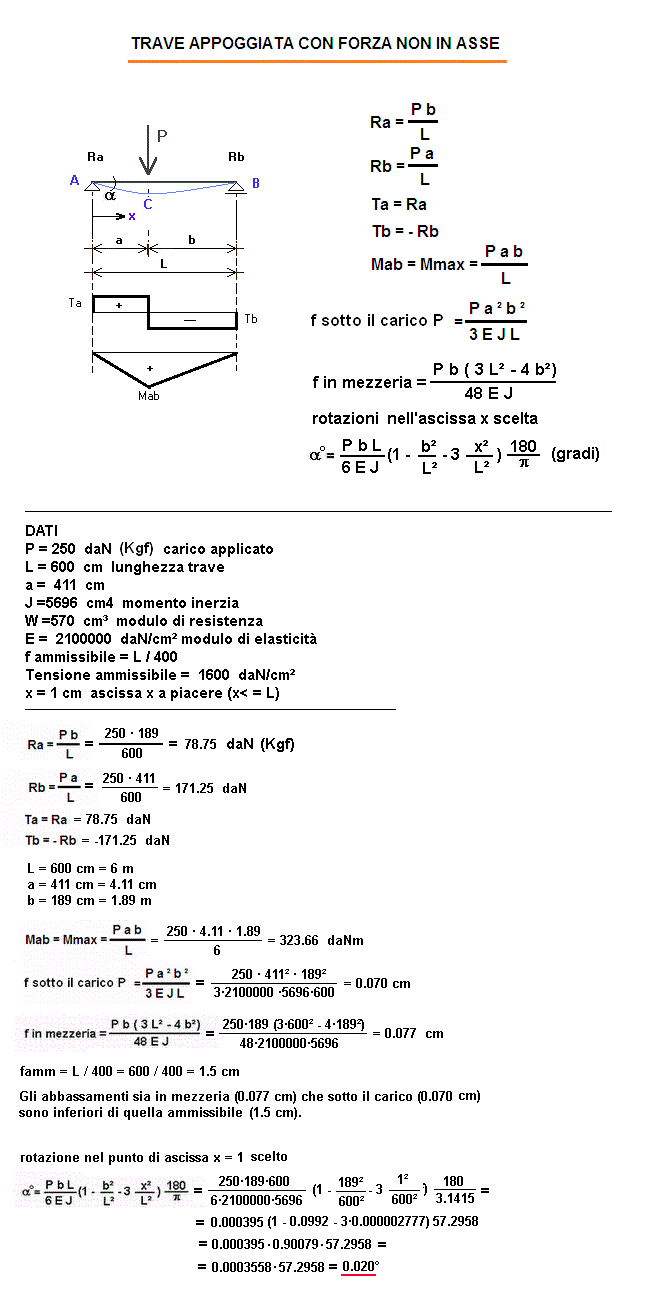

| Ra = P b/L = |
daN |
| Rb = P a/L = |
daN |
| Mab = Mmax = P a b/L = |
daNm |
| Ta = Ra = |
daN |
| Tb = - Rb = |
daN |
| σ ab = tensione riscontrata = Mab/W = |
daN/cm² |
| f = freccia riscontrata sotto il carico = P a ² b ²/3 E J L = |
cm |
| f mezzeria = freccia riscontrata in mezzeria = |
cm |
| famm = freccia ammissibile = |
cm |
rotazioni |
|
| α in x = rotazione in x a piacere (da 0 ÷ L) |
gradi |
| 1 daN = 1 Kgf |  |
