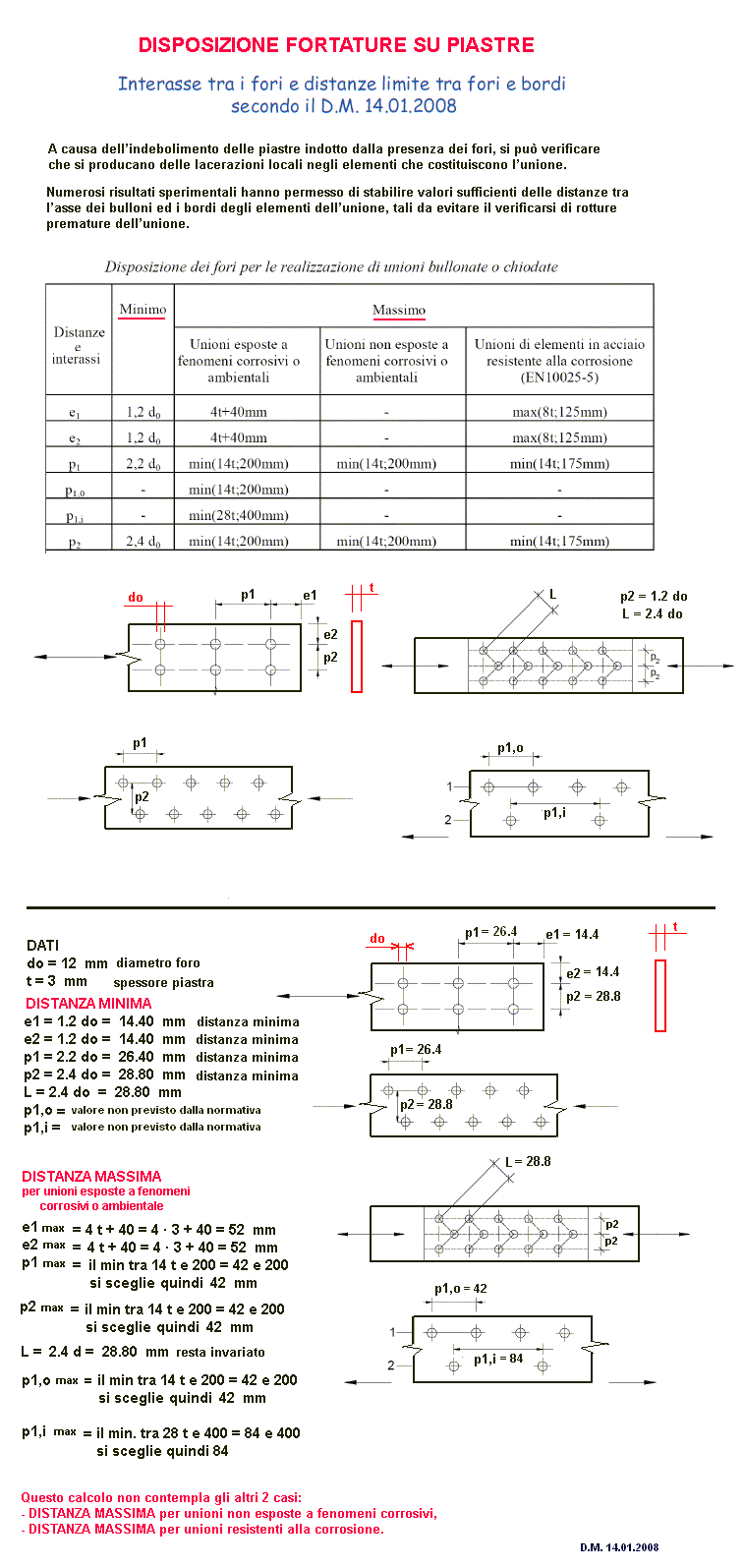

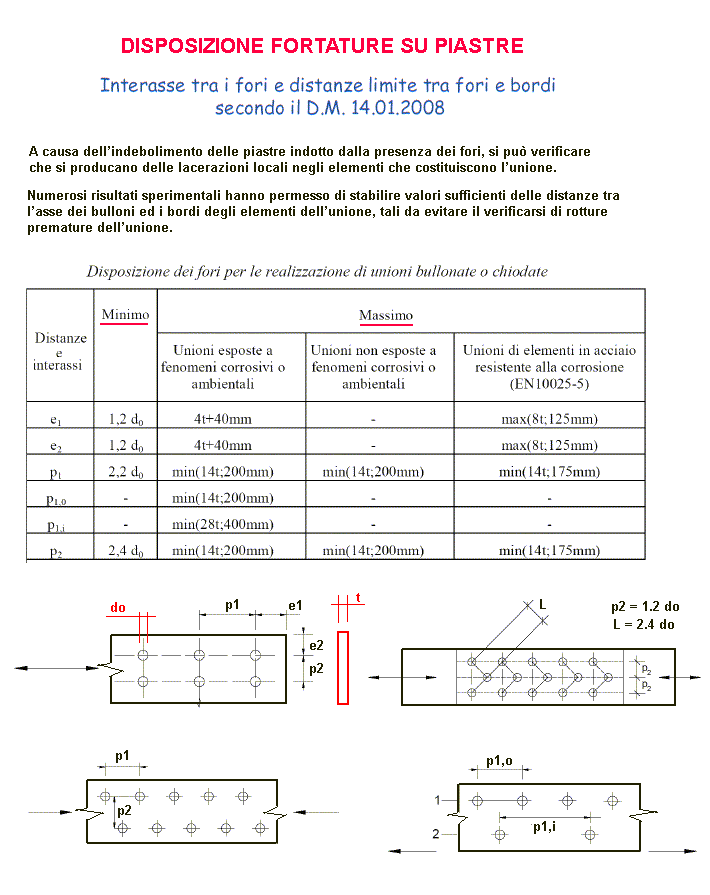

Disposizioni forature su piastre -

Travi
* * *



OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali
mettere il punto
do = diametro foro mm
t = spessore piastra mm

RISULTATI

minmax
per
fenomeni
corrosivi

e1 = 1.2 do = mm e1 max = mm
e2 = 1.2 do = mm e2 max mm
p1 = 2.2 do = mm p1 max mm
p2 = 2.4 do = mm p2 max mm
L = 2.4 d = mm
p1,o = 14 t = (< 200 mm) mm p1,o max= mm
p1,i = 28 t = (< 400 mm) mm p1,i max mm
1 daN = 1 Kgf = 10 N (daN = deca Newton)
