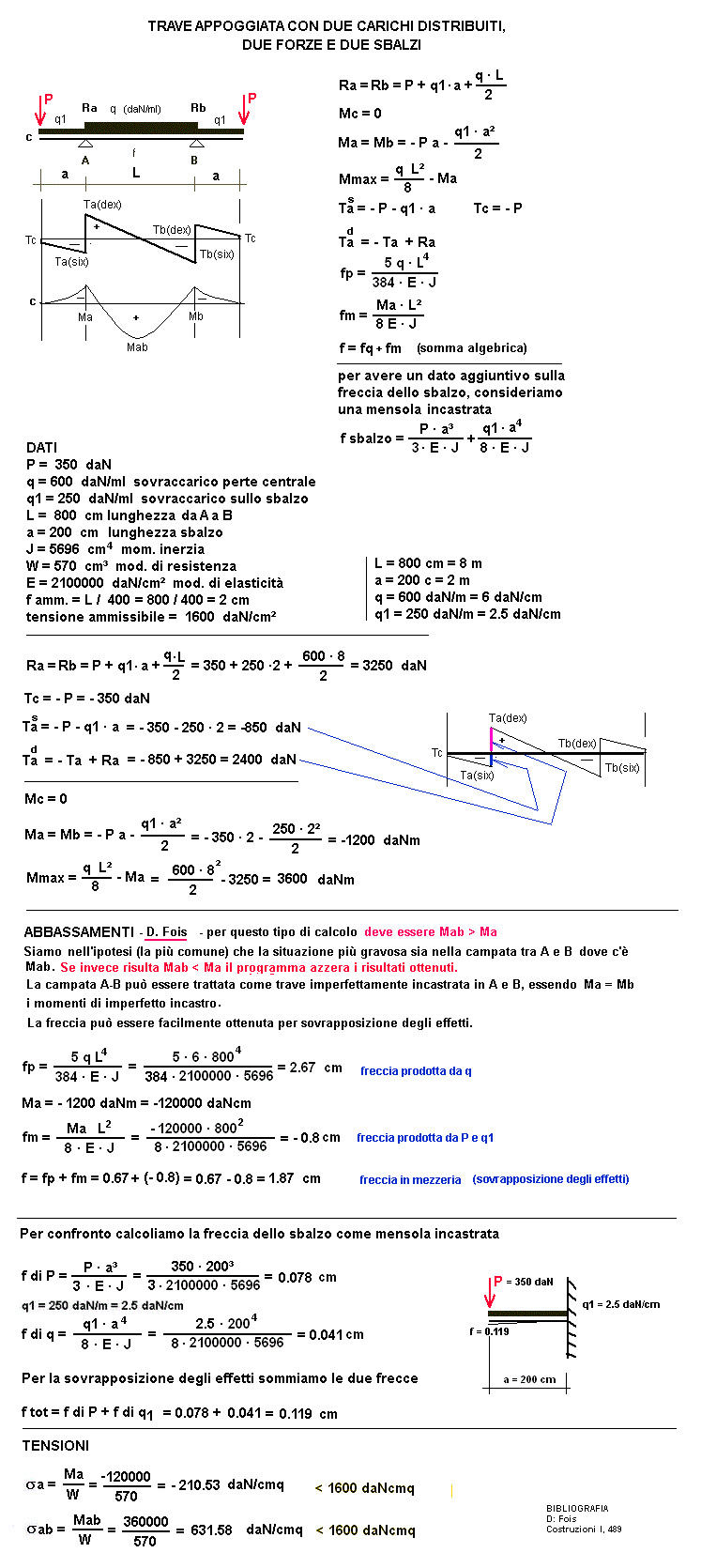

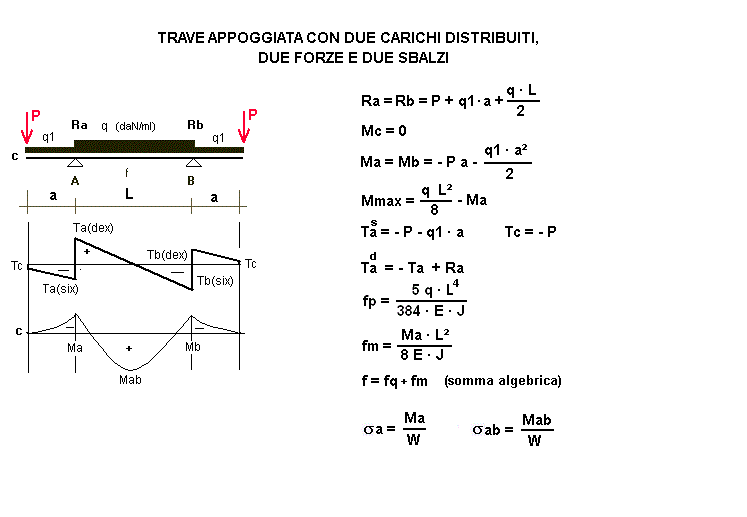

Calcolo Trave appoggiata con carico distribuito q, q1 e 2 sbalzi uguali

Calcolo Trave appoggiata con carico distribuito q, q1 e 2 sbalzi uguali
Calcoli statici
* * *

INSERIRE I DATI	per i decimali mettere il punto
P =	daN
q = sovraccarico perte centrale =	daN/ml
q1 = sovraccarico sullo sbalzo =	daN/ml
L = lunghezza =	cm
a = sbalzo =	cm
J = mom. inerzia =	cm⁴
W = mod. di resistenza =	cm³
E = mod. di elasticità =	daN/cm²
f amm. = L /	cm
tensione ammissibile =	daN/cm²
RISULTATI
Ra =	daN
Ma =	daNm
Mab = (deve essere > di Ma)	daNm
Tc =	daN
Ta six =	daN
Ta dex =	daN
fp = in mezzeria (vale solo per la sovrapposizione degli effetti)	cm
fm = nello sbalzo (vale solo per la sovrapposizione degli effetti)	cm
f = fm - fp = freccia in L/2	cm
f sbalzo = come mensola incastrata (freccia da interpretare)	cm
tensione riscontrata in A = B = Ma/W =	daN/cm²
tensione riscontrata in A-B = Mab/W =	daN/cm²
freccia ammissibile in mezzeria =	cm
freccia ammissibile sullo sbalzo =	cm
1 daN = 1 Kgf
