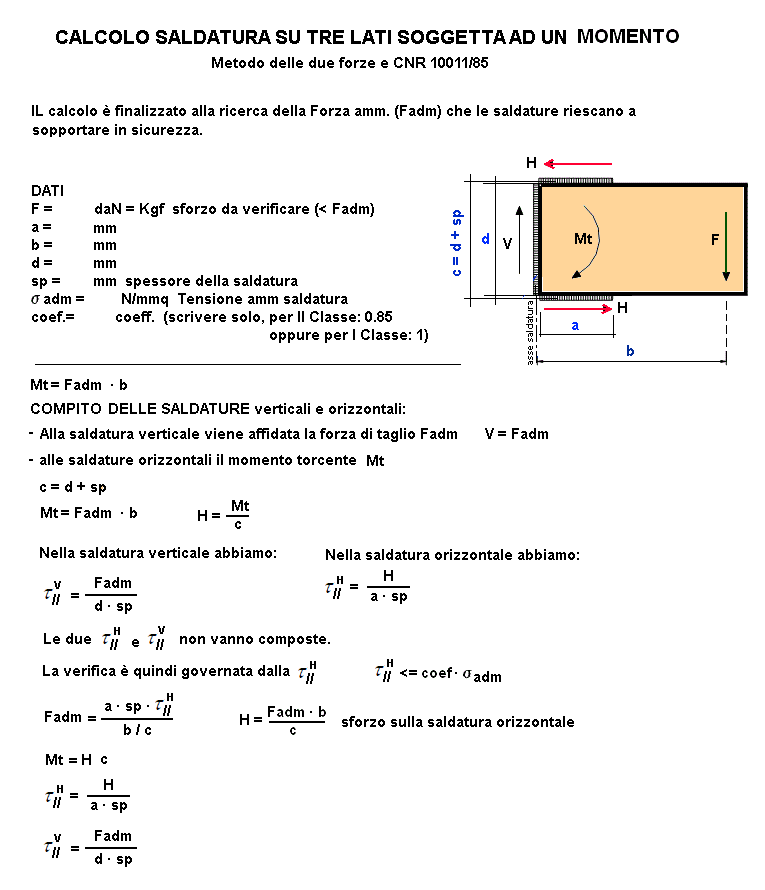

Verifica saldature soggetta ad un momento, calcolo Forza ammissibile

Verifica saldature soggetta ad un momento, calcolo Forza ammissibile

* * *

OGGETTO:

n° decimali =

INSERIRE I DATI
per i decimali
usare il punto
F = sforzo da verificare (< Fadm) Newton
a = mm
b = mm
d = mm
sp = spessore della saldatura mm
σ adm = Tensione amm saldatura N/mmq
coef.= (per II Classe: 0.85 oppure per I Classe: 1) coeff.----

RISULTATI

Fadm = Forza amm. da non superare = Newton
Fadm (in kN) = kN
Fadm (in Kgf) = daN = Kgf
H = sforzo sulle saldature orizzontali N
c = d + sp = mm
Mt = Momento torcente = Nm
τ //^H = Tensione tangenziale orizzontale (H) sald. orizzontale N/mmq
τ //^V = Tensione tangenziale verticale (V) sald. verticale N/mmq
1 daN/cmq = 10 N/cmq = 1 Kgf /cmq
